Установка мойки теплообменников

Описание, технические характеристики

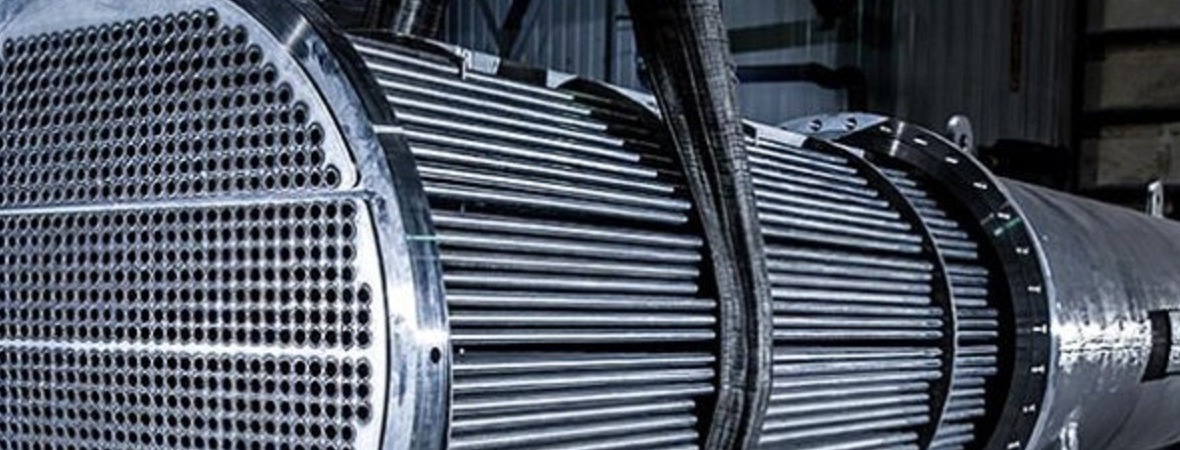

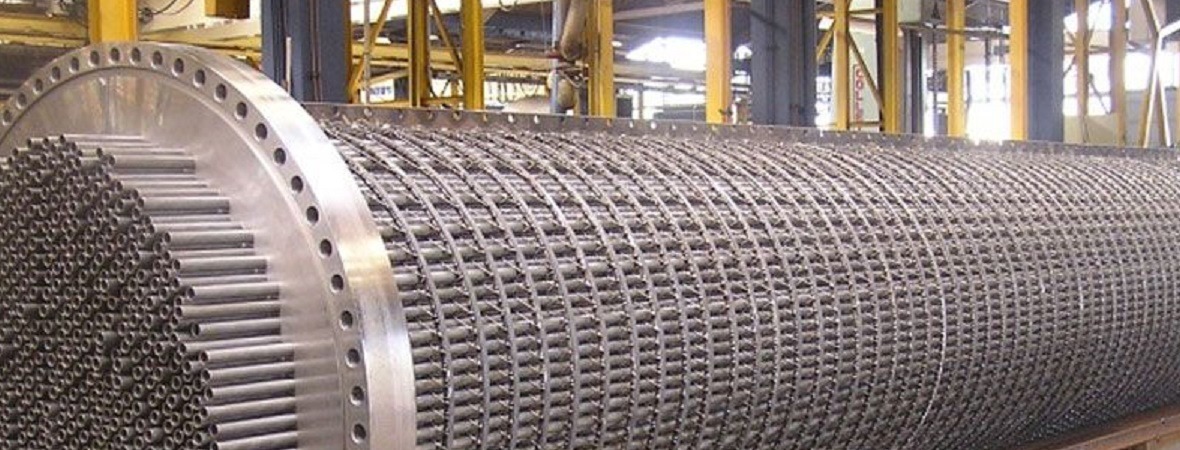

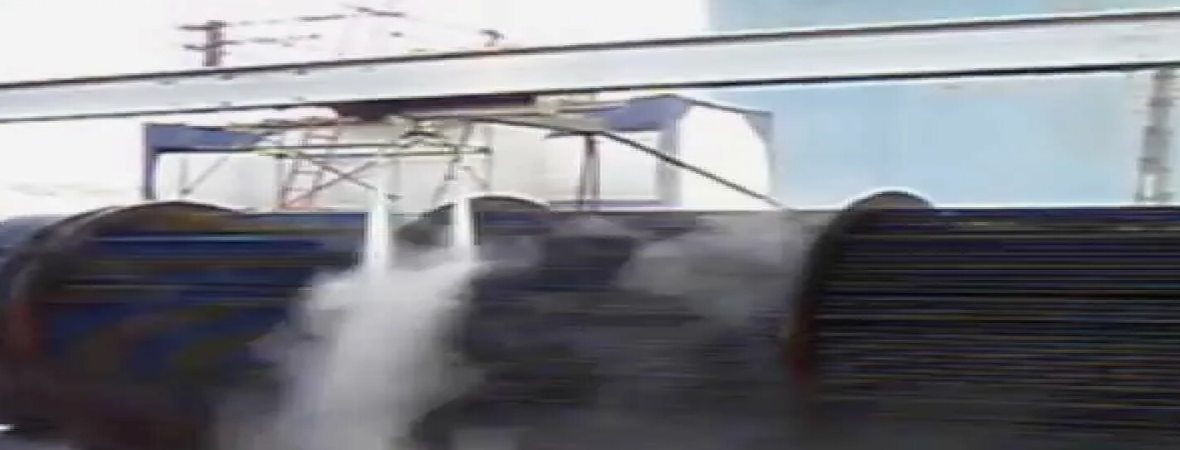

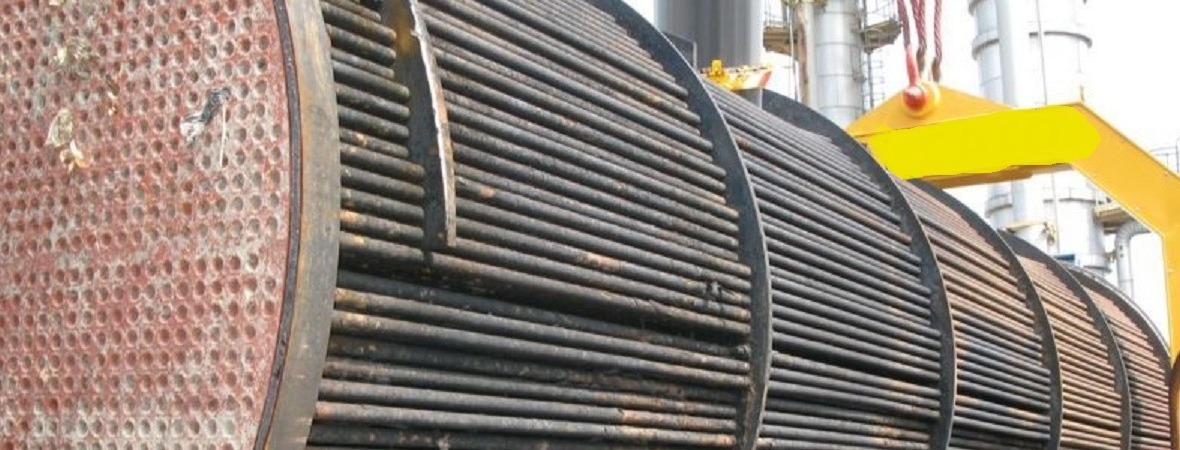

Установка мод. УМ(пр)-1800/Р-2025 - предназначена для установки, вращения и мойки пучков теплообменников различных типоразмеров, длиной до 8 метров, диаметром до Ø1800 мм, массой не более 10 т.

Рама установки состоит из: металлической направляющей балки линейного перемещения головки с форсунками, 2-х усиленных стоек и представляет собой металлическую подвижную конструкцию с функцией перемещения по цеху (колеса полиуретановые поворотные со стопорами).
Головка с форсунками имеет функцию перемещения по направляющей балке. Перемещение головки по направляющей механическое, задается оператором станка на панели ШУ. Возможна коррекция скорости перемещения каретки на выносном проводном пульте.
На опорных стойках станка присутствуют отверстия регулировки подъема/опускания направляющей балки посредством жесткой фиксации на болтовых соединениях.
Секции вращателя валиков (2 шт) представляют собой сварные конструкции с возможностью передвижения относительно к друг другу по рабочей площадке, а также перемещения по цеховому пространству.
Платформы вращателя с валиками (Ø219х1000 мм) имеют возможность перемещения (сближения/удаления) относительно друг друга для установки теплообменников различных диаметров от 800 мм до 1800 мм.
Щит управления имеет возможность перемещения и установки в безопасное от работы станка место, во избежание попадания воды.
Коррекция скорости вращения привода вращателя может также осуществляться через выносной проводной пульт.

Основные технические характеристики

№	Основные параметры	Величина
	*Изделия, направляющая балка, стойки опорные, каретка*
1	Длина устанавливаемых теплообменников (МАКС), мм	8000
2	Диаметр устанавливаемых теплообменников (МАКС), мм	1800
3	Масса устанавливаемых теплообменников (МАКС), т	до 10
4	Длина горизонтального хода головки с форсунками по направляющей балке (мм)	8000
5	Количество головок установки (шт)	1
6	Количество независимо управляемых координат (шт)	2
7	Скорость линейного перемещения головки (м/мин)	5 … 50
8	Скорость вращения валиков приводной секции вращателя (м/мин)	5 … 30
9	Тип перемещения головки	управляемый/неуправляемый - ручной
10	Задача длины перемещения головки	есть, концевые переключатели
11	Трансмиссия движения головки по направляющей	механическая, зубчато-реечная передача + зубчатая шестерня
12	Привод линейного перемещения головки по направляющей балке	мотор-редуктор 3ф, 380В
13	Мощность привода головки (Вт)	120
14	Защита двигателя от проникновения влаги	есть, IP65
15	Количество опорных стоек направляющей (шт)	2
16	Количество колес на опорных стойках общее (шт)	8
17	Тип колес опорных стоек	Ø100 мм, большегрузные полиуретановые поворотные, со стопором
18	Регулировка подъема/опускания направляющей	есть
19	Диапазон хода направляющей по высоте (МАКС), мм	до 600 (1600 … 2200)
20	Тип регулировки хода направляющей по высоте	ручной
21	Тип фиксации направляющей балки по высоте	жесткое болтовое соединение
22	Тип крепления элиминейтера на головку	жесткая болтовая фиксация
	*Вращатели валиковые*
23	Максимальная грузоподъемность вращателя (т)	10
24	Количество секций вращателя (шт)	2
25	Тип секций	1 – холостая, 1 - приводная
26	Привод вращения приводной секции	мотор редуктор 3ф, 380В
27	Мощность привода вращения (Вт)	250
28	Защита двигатели от проникновения влаги	есть, IP65
29	Возможность перемещения секций по поверхности пола	есть
30	Тип движения секций	ролики полиуретановые
31	Количество роликов на 2 секции (шт)	8
32	Г/п 1 ролика (кг)	800
33	Количество платформ с валиками	4
34	Возможность передвижения платформ по секции вращателя	есть
35	Тип передвижения платформы с валиком	ручной
36	Фиксация платформы на секции	жесткое болтовое соединение
37	Диаметр валика (мм)	219
38	Длина валика (мм)	1000
39	Тип валиков	металлические
40	Тип установки (вращения) валика на платформе	корпусные самоцентрирующиеся подшипники
41	Количество валиков на 1 платформе (шт)	2
42	Количество валиков общее (шт)	4
43	Тип управления станком	аналоговое (ручная задача параметров)
44	Шкаф (щит) управления	стационарный на подставке, перемещаемый, удаленный
45	Элементы управления	на передней панели ШУ: - тумблер подачи общего питания; - световая индикация питания (сеть); - кнопка аварийного отключения от сети «Гриб»; - тумблер подачи питания на привод каретки; - тумблер подачи питания на привод вращателя; - тумблер переключения направления вращения вращателя (аверс/реверс); - ручка скоростного резистора/регулятора скорости перемещения каретки; - - ручка скоростного резистора/регулятора скорости вращения привода вращателя.
46	Выносной пульт управления	есть, проводной
47	Тип управления	- шкаф управления стационарный; - пульт выносной проводной
48	Функции на пульте	- кнопка аварийной остановки «гриб»; - регулятор скорости вращения вращателя; - регулятор скорости линейного перемещения каретки.
49	Силовой провод питания	КГ 4Х1,5
50	Защита питающих проводов	рукав металлический обрезиненный
51	Общая длина провода (м)	2х10 (20)
52	Пыле-влага-защита шкафа управления	IP31 (пыль, влажность естественная в помещении)
53	Защита металлоконструкции от коррозии	есть, водостойкое ЛКП
54	Температурный режим работы оборудования (ºС)	от +22 … +25
55	Наличие естественной вентиляции шкафа управления	Есть, вент. решетка сбоку ШУ
56	Покраска оборудования	водостойкое ЛКП
57	Сеть (Гц, В)	50, 380
58	Масса станка ориентировочная (нетто, кг)	2000
59	Габаритные размеры станка в рабочем положении (мм) - длина - - ширина – - высота -	9000 2000 2500
