Оборудование производства ООО "УФАКОМПОЗИТ"

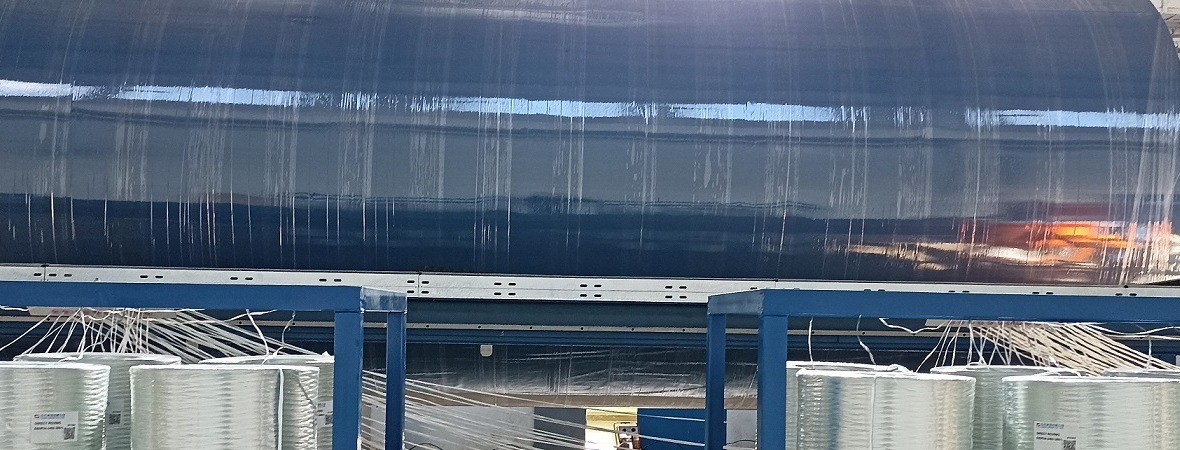

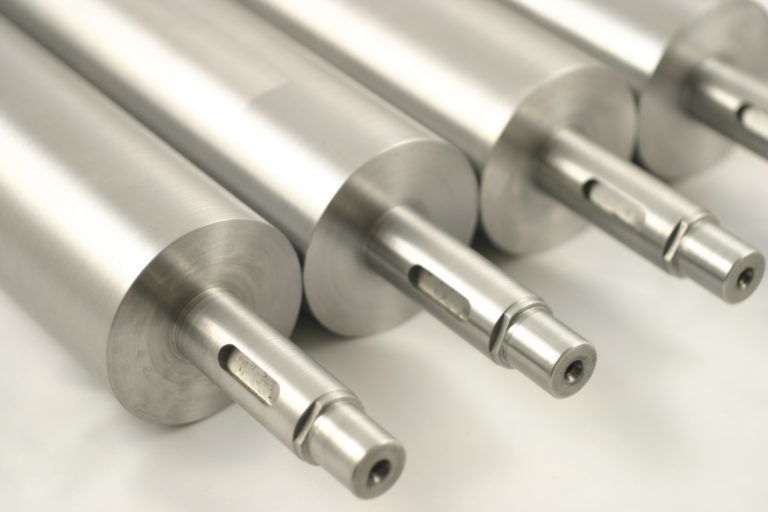

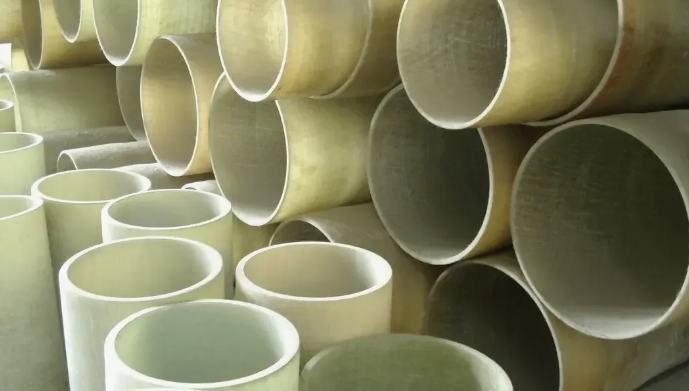

1. СТАНКИ намотки трубных заготовок диаметром Ø30 мм ... Ø500 мм

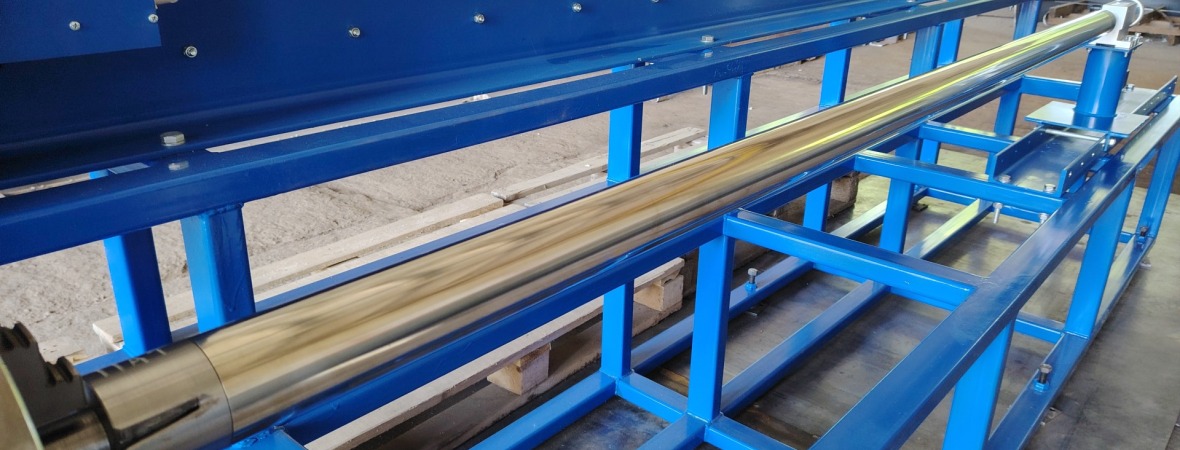

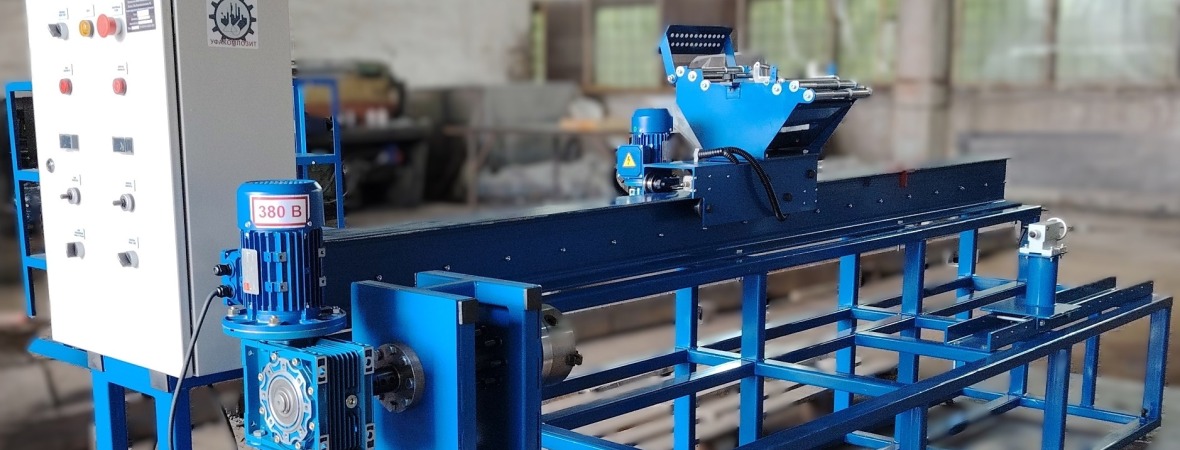

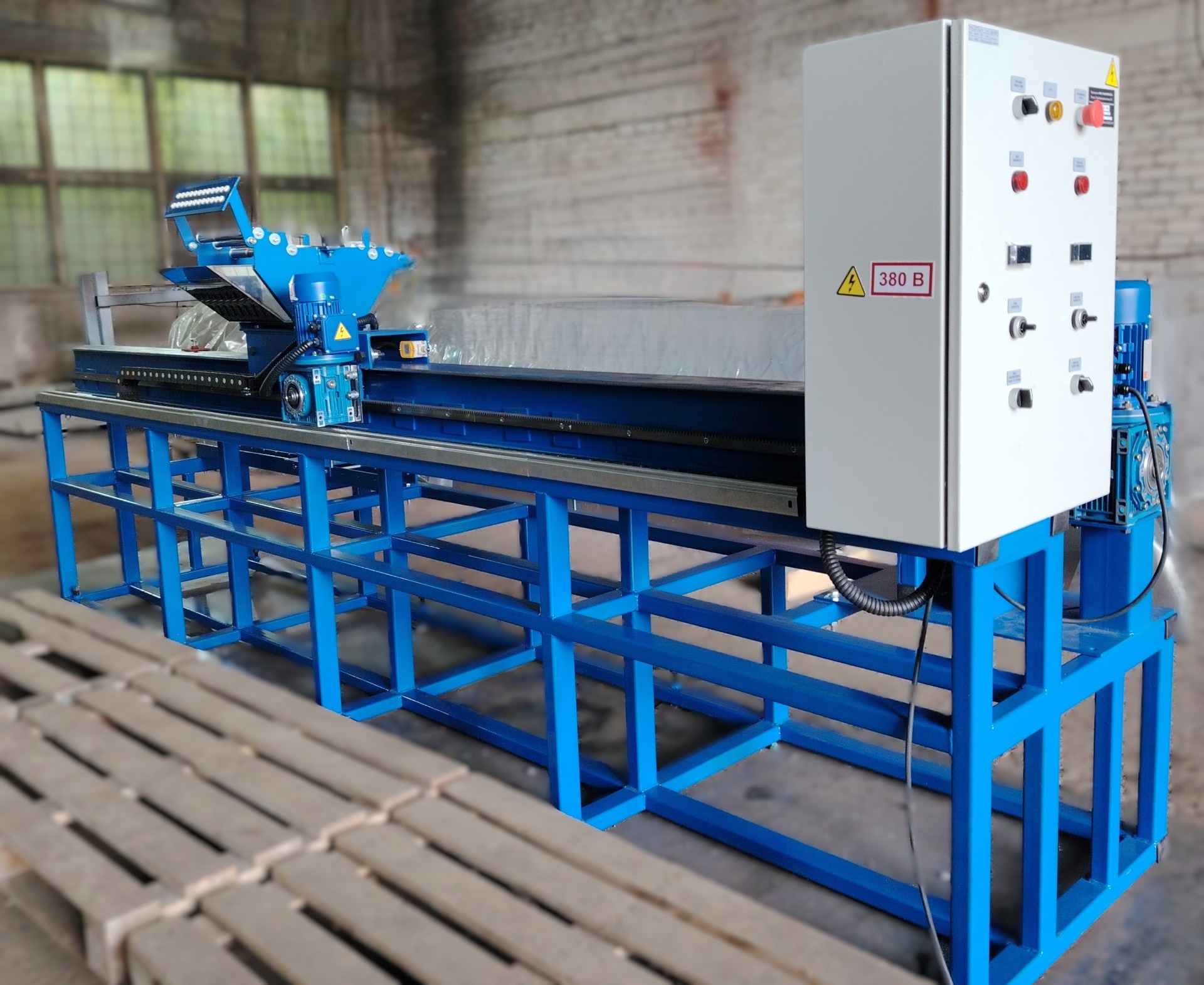

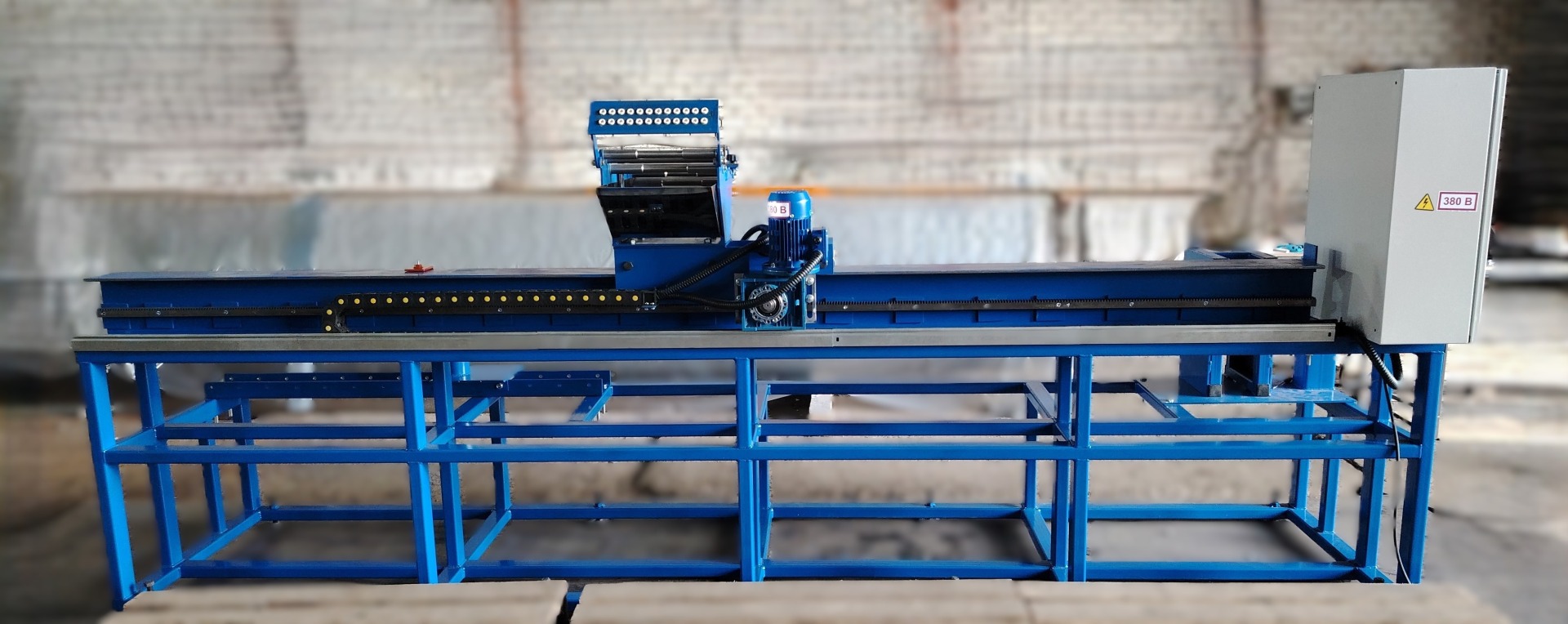

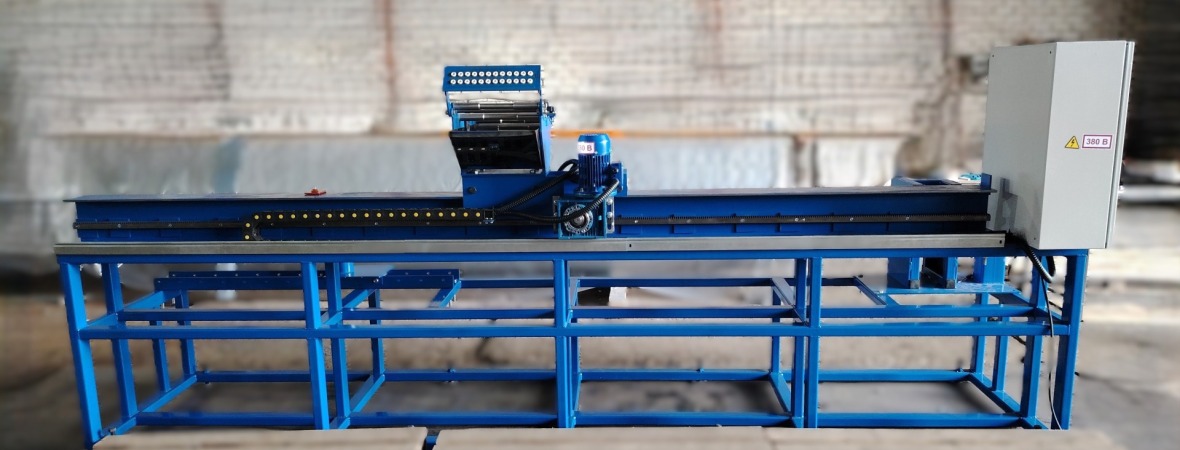

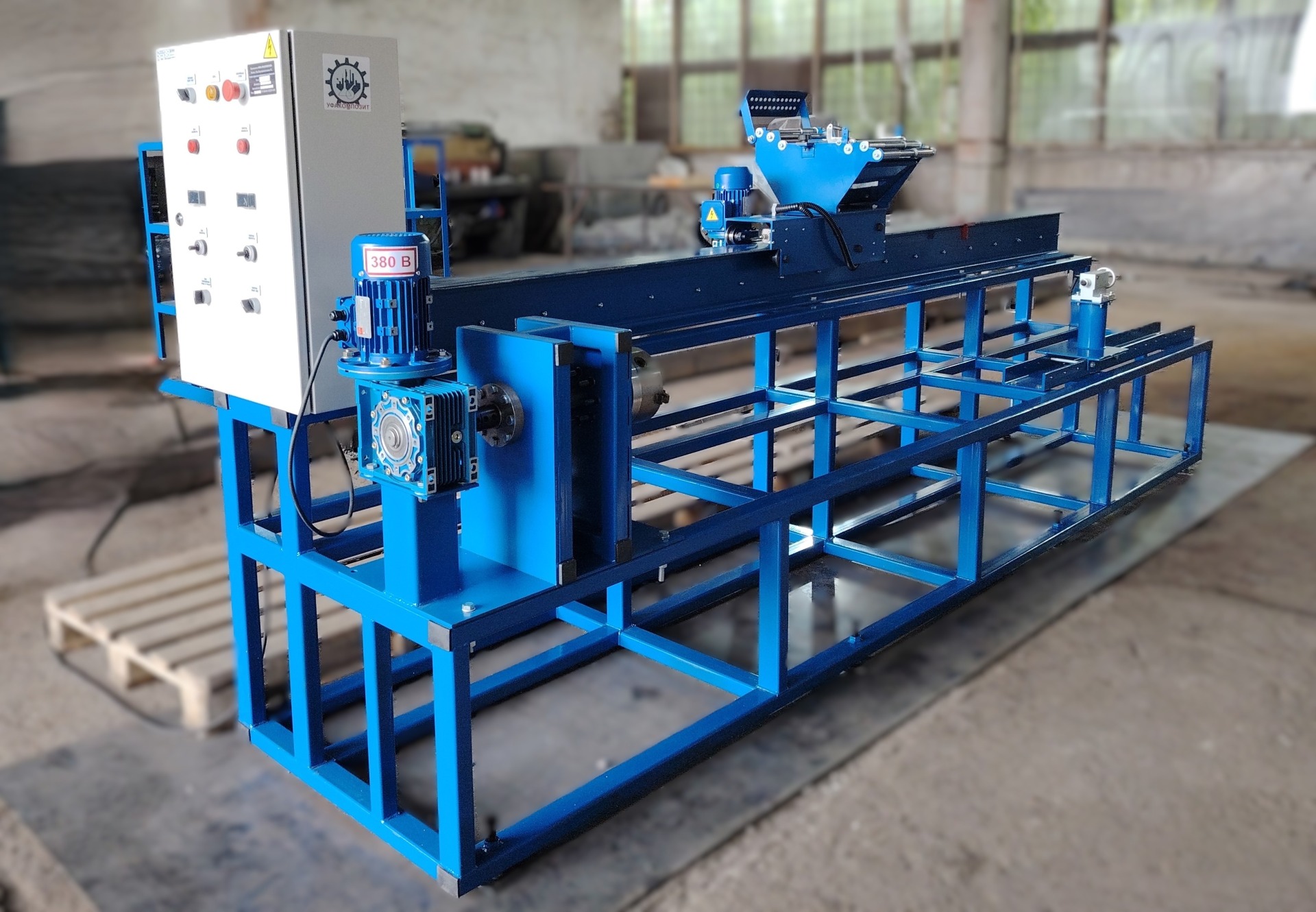

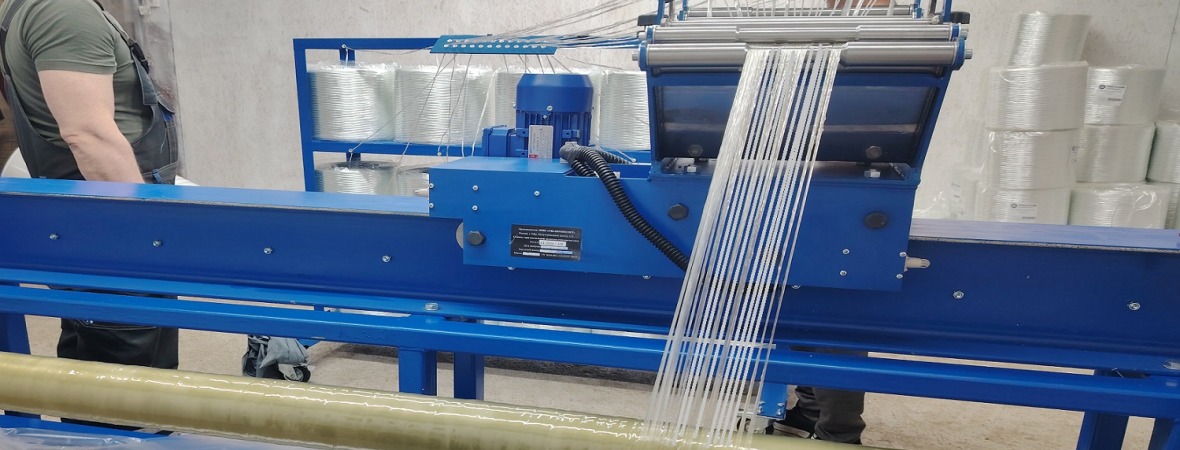

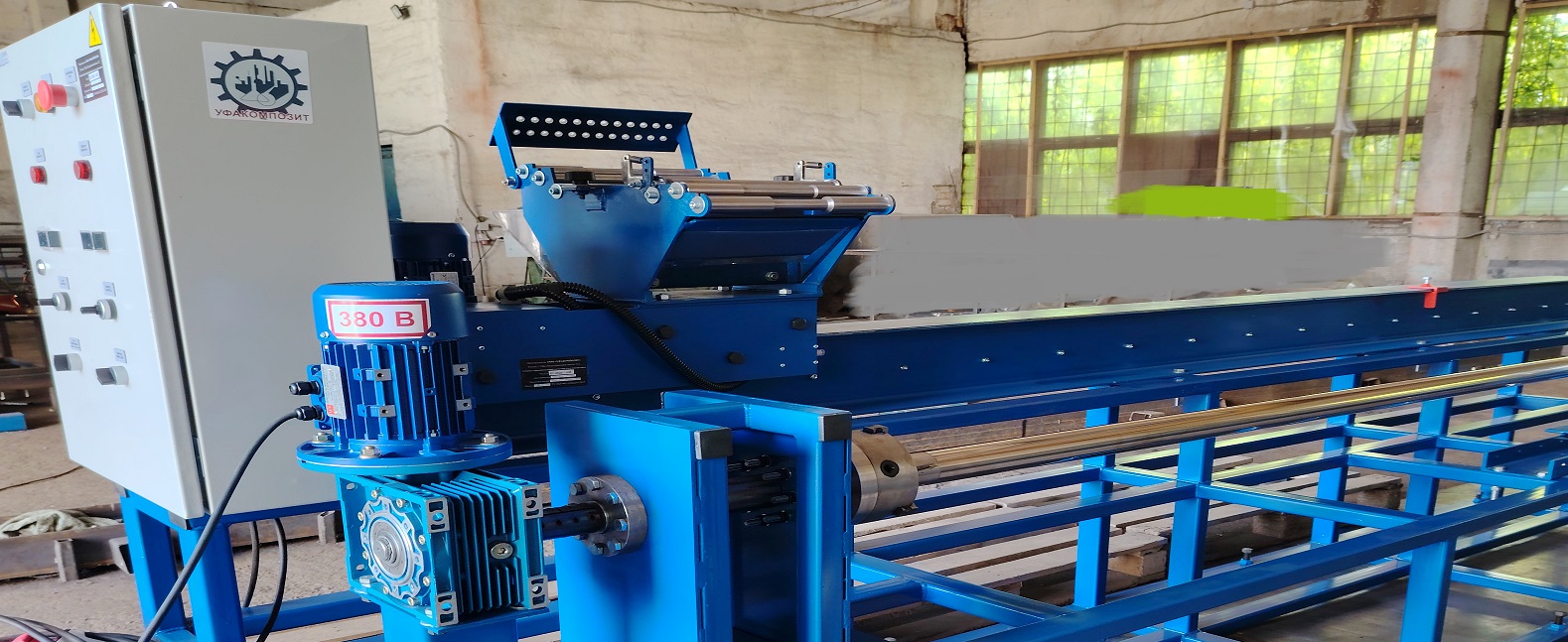

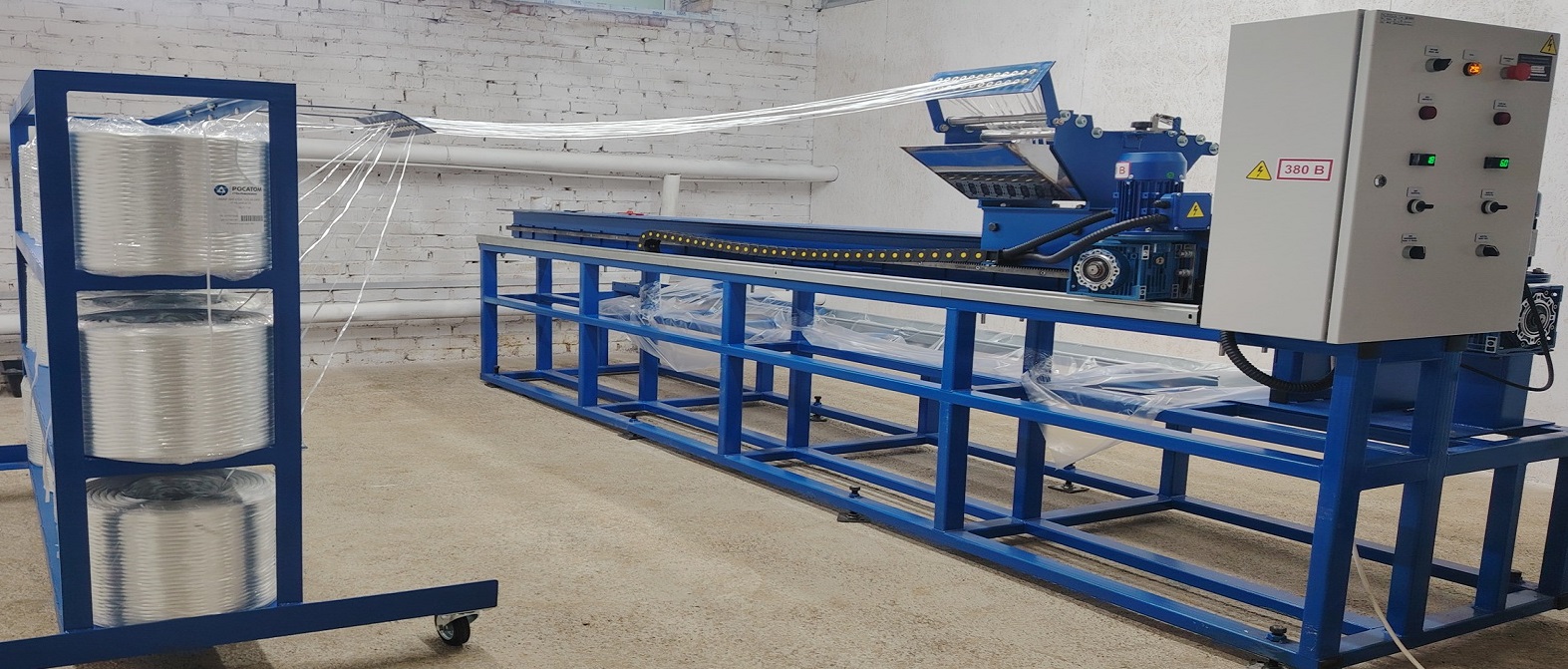

Мод.01-2026/АН - станок намоточный с параметрами намотки прямостенных трубных заготовок диаметром от Ø30 мм до Ø500 мм, с длиной рабочей намотки от 2000 мм до 6000 мм.

Управление станком - аналоговое (ручное, на панели щита управления), полиэфирное связующее.

Возможно изготовление станка намоточного с ЧПУ-управлением.

Тип намотки: "мокрая" погружная пропитка в полиэфирном связующем.

Состав станка намоточного (аналоговое управление)

Наименование узла Количество Характеристики
Рама станка 1 металлическая несущая конструкция
Опоры винтовые  6-8 для выравнивания конструкции на полу
Перемещение каретки 1 зубчато-реечная передача
Каретка тракта 1 рабочий ход 2000, 2500, 3000 или 6000 мм, дискретность позиционирования - 1-3 мм
Двигатели станка 2 моторы-редукторы 3-х фазные асинхронные, червячного типа

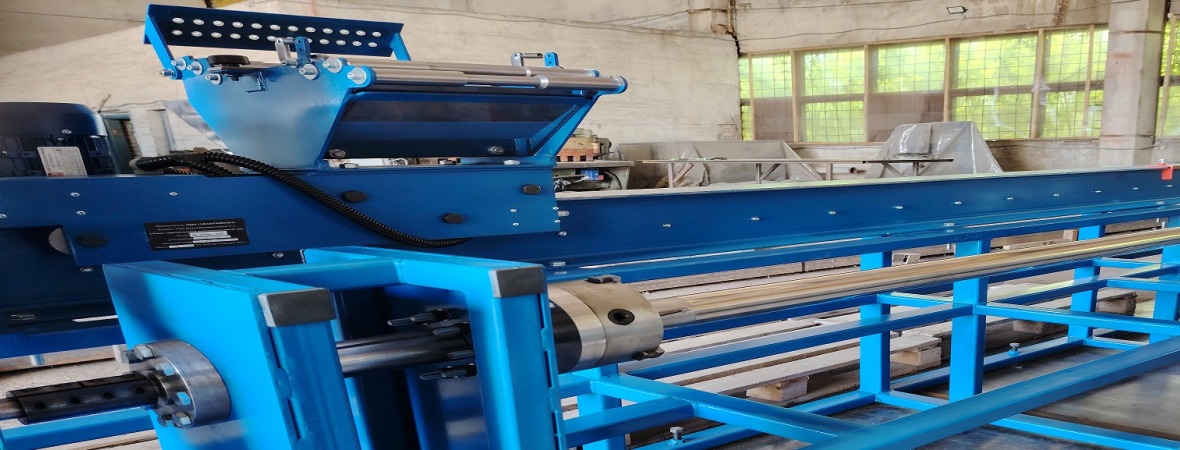

Нитепропитывающий тракт 1 на 12, 14 ... 16 нитей
Ванна для связующего 1 объем до 7 л
Узел нагрева связующего 1 нет - если смола полиэфирная, есть - если смола эпоксидная

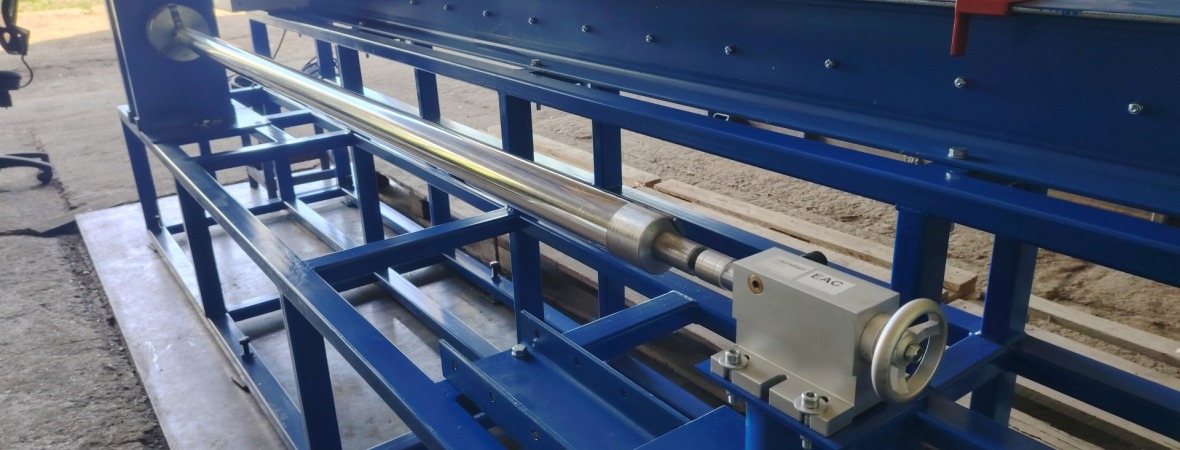

Крепление оправки для намотки 2 со стороны привода - патрон токарный 160, с другой стороны - конус Морзе на подвижной бабке

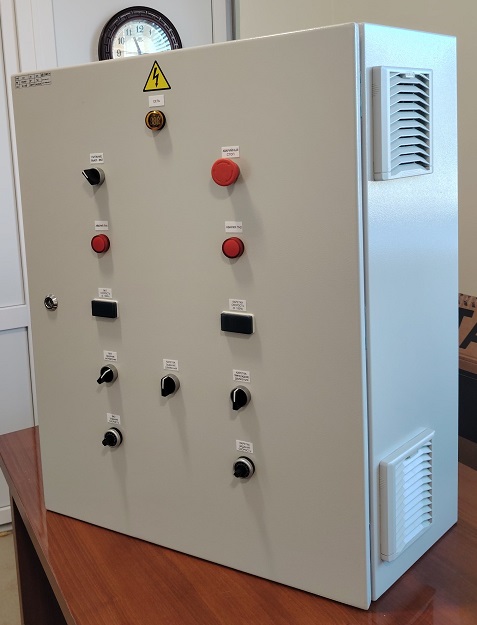

Щит управления 1 стационарный, тумблеры, переключатели, скоростные резисторы
Система управления - ручное управление
Стеллаж  1 12, 14 или 16 бобин с ровингом

* * *

Состав станка намоточного (цифровое управление)

Наименование узла Количество Характеристики
Рама станка 1 металлическая несущая конструкция
Опоры винтовые  6-8 для выравнивания конструкции на полу
Перемещение каретки 1 модуль линейного перемещения
Каретка тракта 1 рабочий ход 2000, 2500, 3000 или 6000 мм, дискретность позиционирования - 0,01 мм
Двигатели станка 2 шаговые сервоприводы
Нитепропитывающий тракт 1 на 12, 14 или 16 нитей
Ванна для связующего 1 объем до 7 л
Узел нагрева связующего 1

нет - если смодла полиэфирная, есть (диапазон температур +60 ... +65 град.С) - если смола эпоксидная

Крепление оправки для намотки 2 со стороны привода - патрон токарный, с другой стороны - конус Морзе на подвижной бабке
Щит управления 1 стационарный, ЧПУ-панель управления
Система управления - цифровое управление
Стеллаж  1 12, 14 или 16 бобин с ровингом





* * *

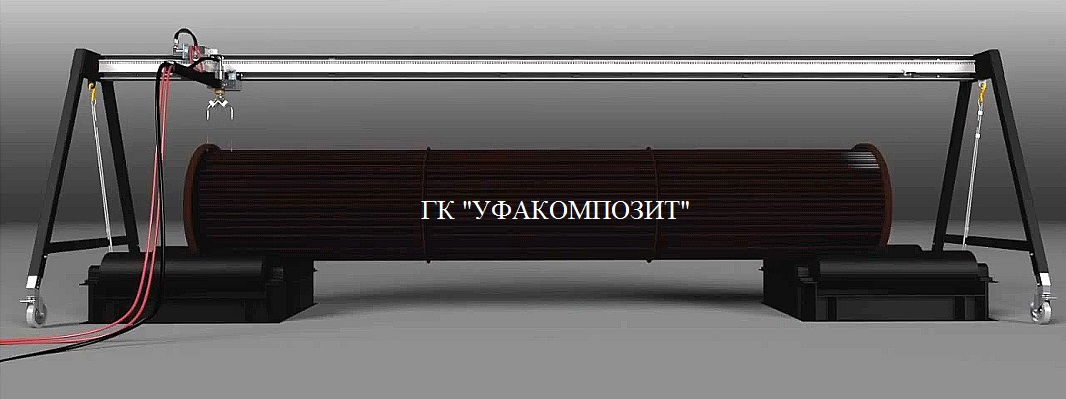

2. СТАПЕЛЬ-СЪЕМНИК ДЛЯ СТАНКОВ МОД. 01-2026

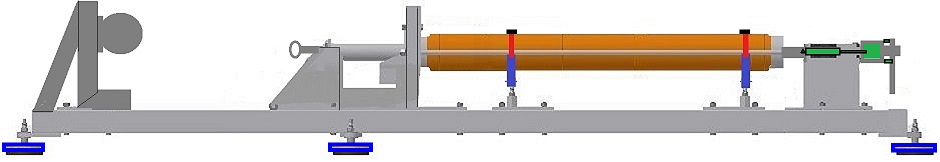

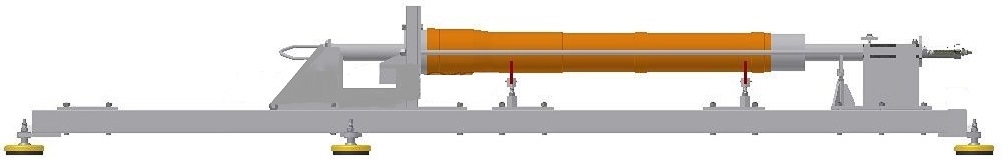

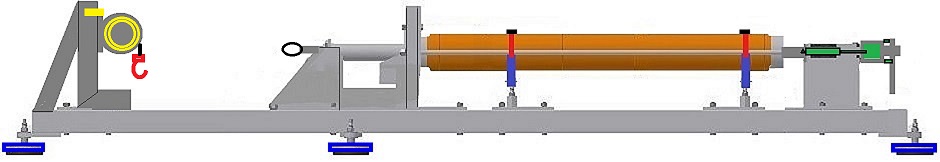

Стапель-съемник для станков мод.01-2026/ЦУ представляет собой сложное вспомогательное оборудование для выемки оправки из стеклопластиковой обечайки.

Состав стапеля-съемника

Наименование узла Количество Характеристики
Рама стапеля  1 металлическая несущая конструкция
Опоры винтовые  6-8 для выравнивания конструкции на полу
Съемник гидравлический 1 усилие сдергивания 20 т, ручной привод
Кран гидравлический  1 передвижной, г/п 2 т, снятие-установка изделия (ручной привод)
Опорные ложементы 3 жесткая фиксация изделия (регулировка под диаметр изделия)
Напрявляющие ложементы 6 для выхода оправки из обечайки (регул. под диаметр оправки)
Опорное кольцо 1-10 стопор для обечайки (разные, под диаметр обечайки)
Петля винтовая 1 крепится к валу оправки, для крюка лебедки
Лебедка эл. механическая 1 тяговое усилие 5 т, пульт выносной

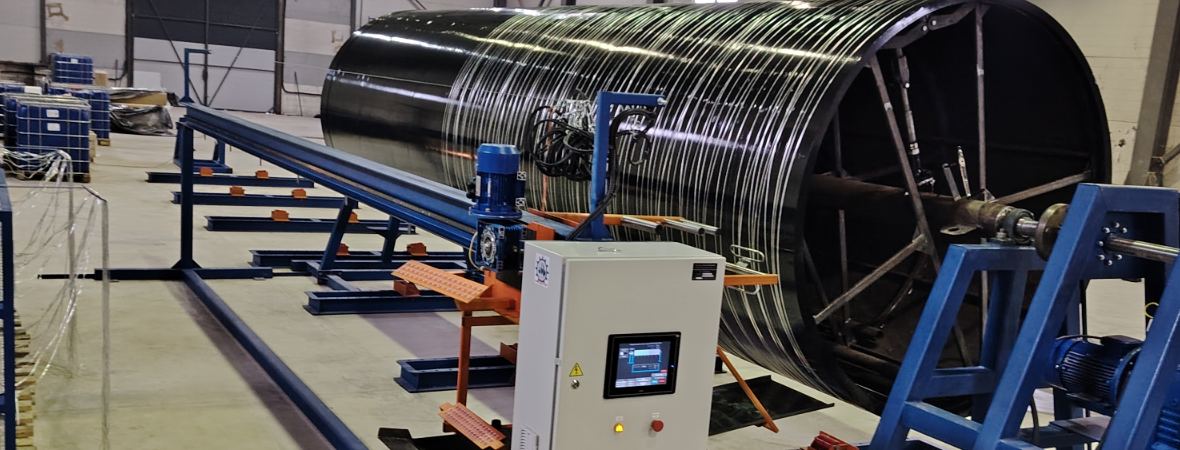

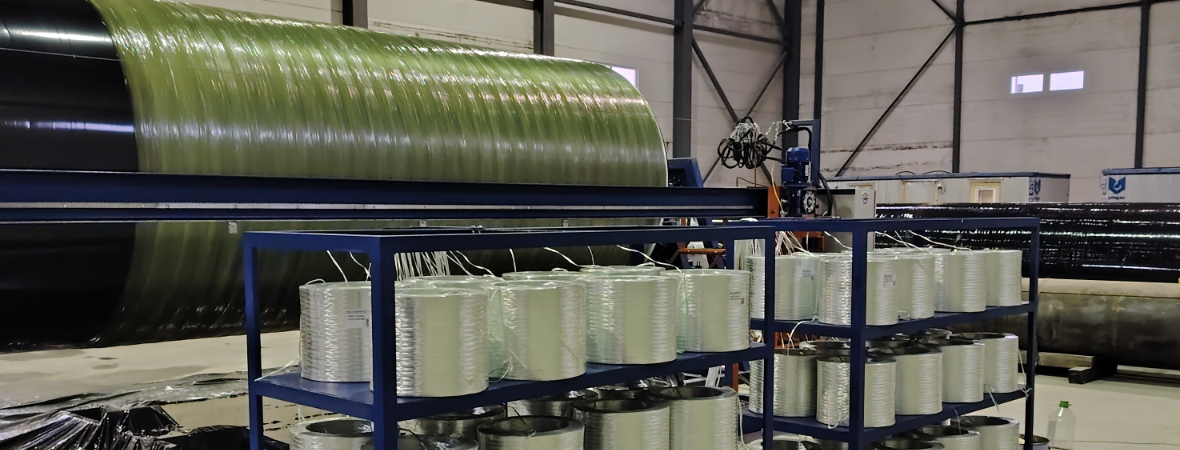

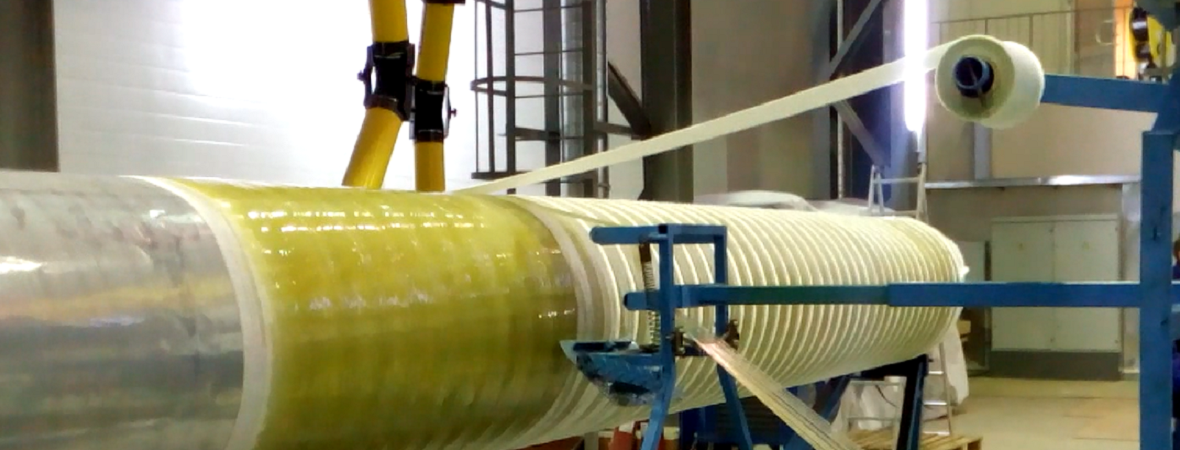

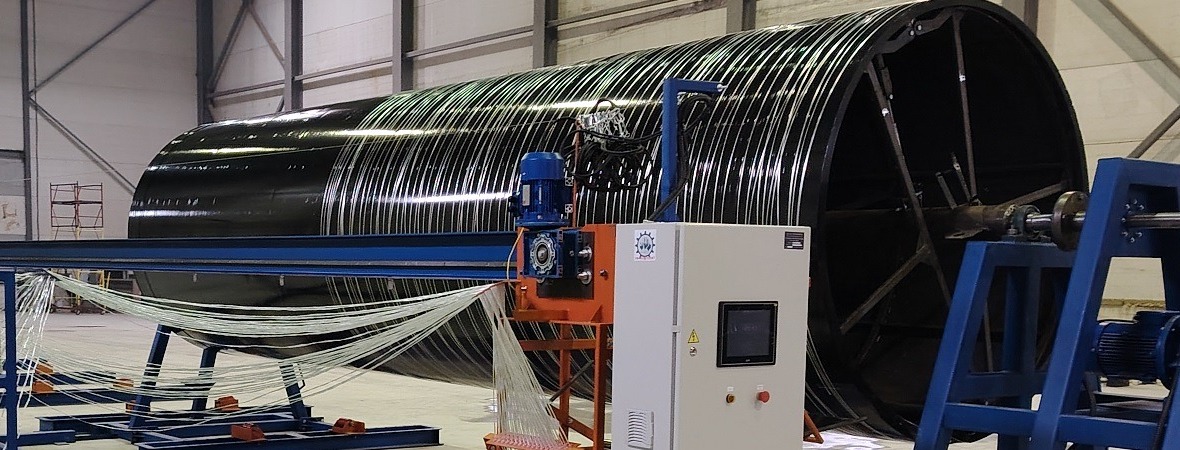

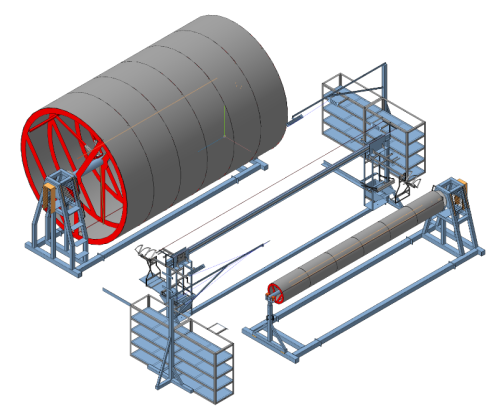

3. СТАНКИ НАМОТКИ трубных заготовок диаметром Ø600 мм ... Ø4200 мм, L= 7 м

Станки намоточные

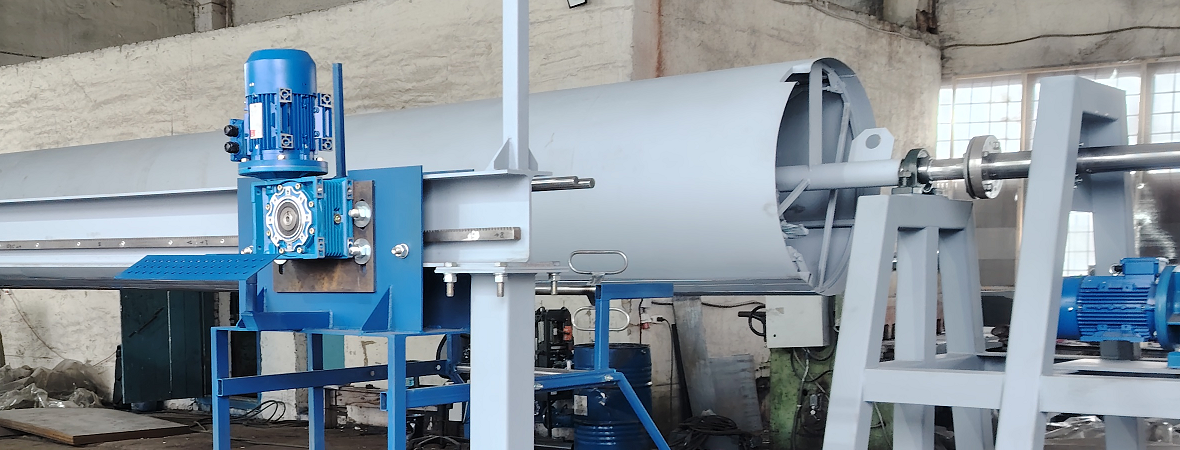

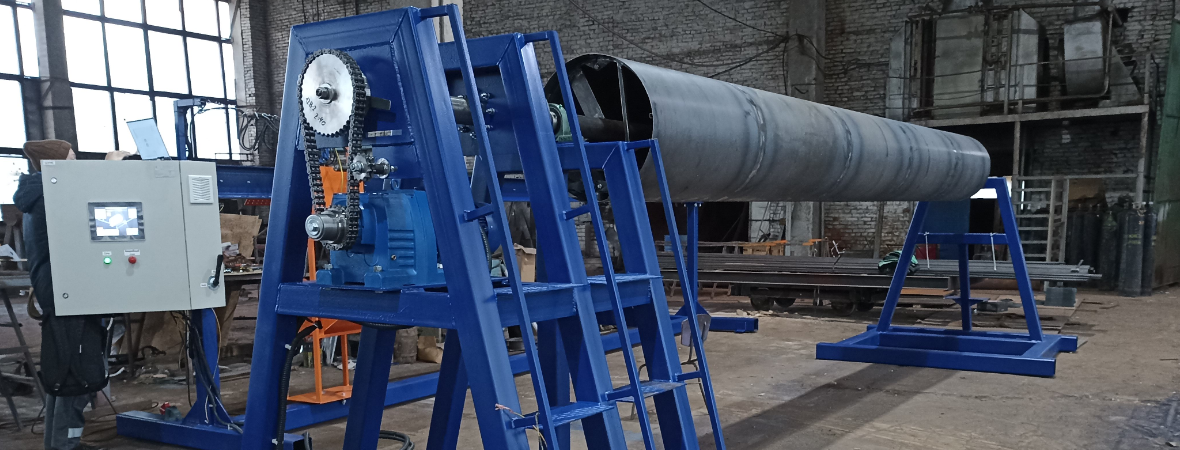

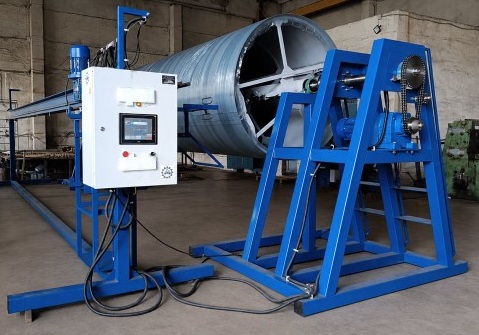

Мод. 3.2-2025/АН (4.2-2025/АН) - намотка диаметров от 600 мм - 3200 мм (либо от 600 мм - 4200 мм), длина намотки - 7 м. Аналоговое (ручное) управление.

Мод. 4.2-2025/ПУ (4.2-2025/ПУ) - намотка диаметров от 600 мм - 3200 мм (либо от 600 мм - 4200 мм), длина намотки - 7 м. Программное (цифровое) управление.

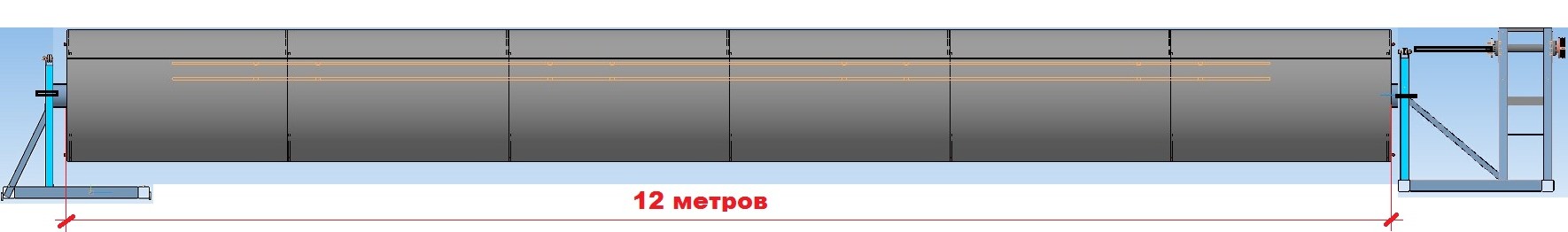

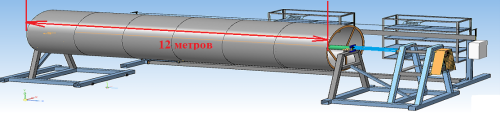

Мод.5.0-2026/АУ (ПУ) - станок намоточный намотки стеклопластика с параметрами намотки прямостенных труб диаметром от Ø2000 - Ø5000 мм, длина намотки 10 или 12 м. Типы управления: АУ - аналоговое (ручное) и ПУ - программное (автомат).

Станки периодической горизонтальной намотки стеклонаполненного материала (ровинга) на основе полиэфирного связующего. Модернизация оборудования 2026 г. Простое управление. Монтажные и пуско-наладочные работы, обучение персонала прилагаются.

* Станок мод.3.2-2025/ПУ имеется в наличие на складе *

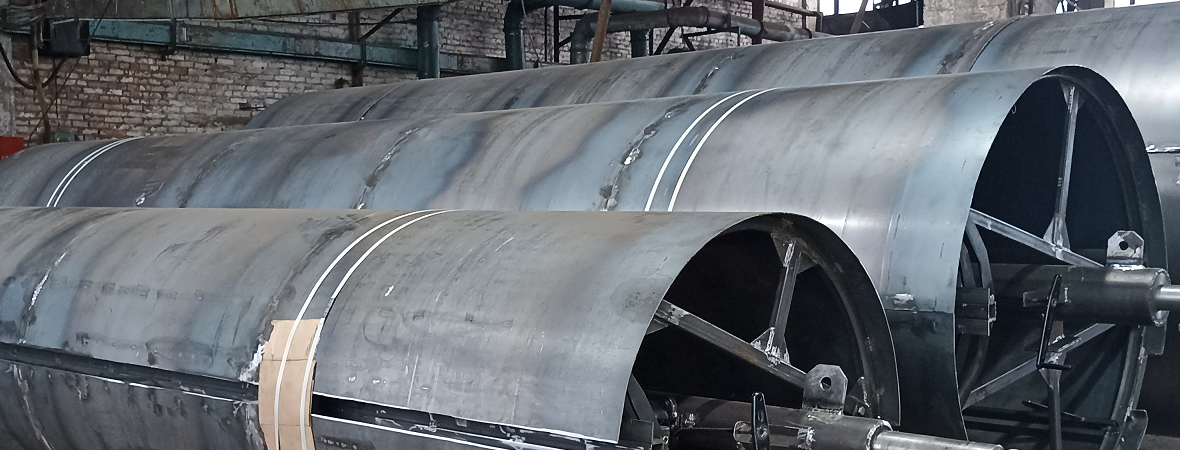

4. СТАНОЧНАЯ ОСНАСТКА - ОПРАВКИ ДЛЯ НАМОТКИ

(более подробную информацию см. на странице сайта - "Станки намоточные (стеклопластик)")

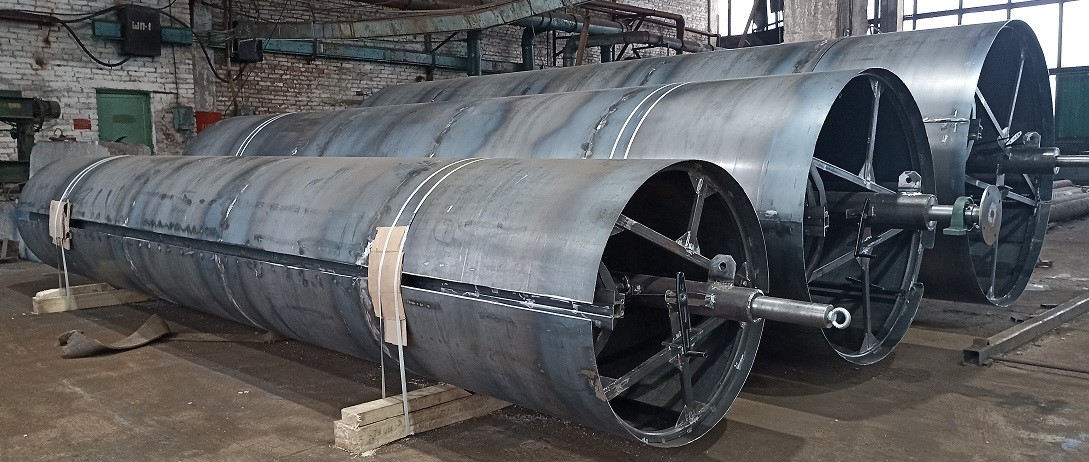

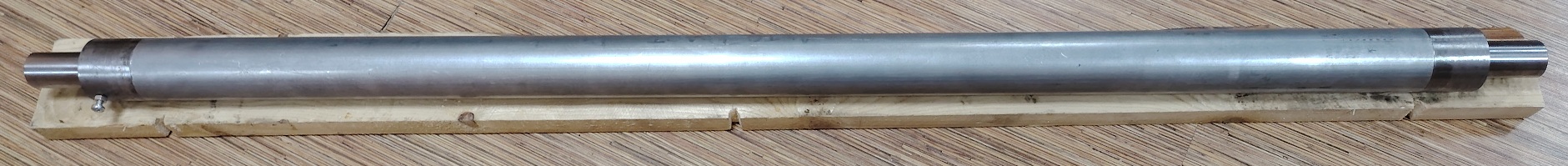

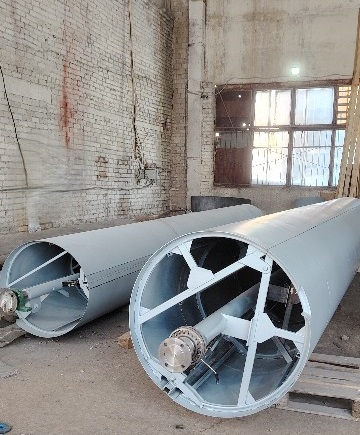

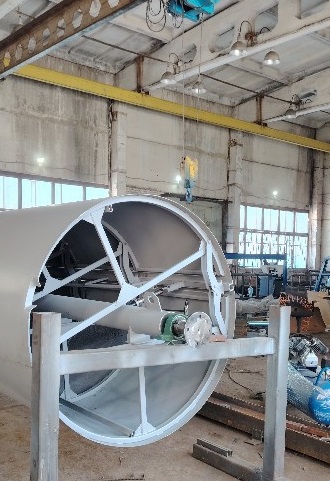

Оправки для намотки - металлические, имеют устройство механического сжатия корпуса для облегчения съема готового изделия.

Время на сжатие/расжатие корпуса оправки – до 1 минуты. Оправки на обоих концах своего вала имеют опорные корпусные самоцентрирующиеся подшипники, которые устанавливаются в посадочные места на стойках станка. Оправки начиная с Ø2500 мм отгружаются только на металлических транспортировочных стойках. (См. рис. ниже)

 Стандартные типоразмеры: Ø600, 800, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200, 2300, 2400, 2500, 3000, 3200, 3500, 3600, 4000, 4200 мм, длина корпуса 6 или 7 м. Возможно изготовление оправок нестандартных размеров и другой геометрией корпуса.



* Оправки Ø800, 1000, 1500 мм (3 шт) имеются в наличии на складе *

* ИЗГОТАВЛИВАЕМ ОПРАВКИ для станков сторонних производителей *

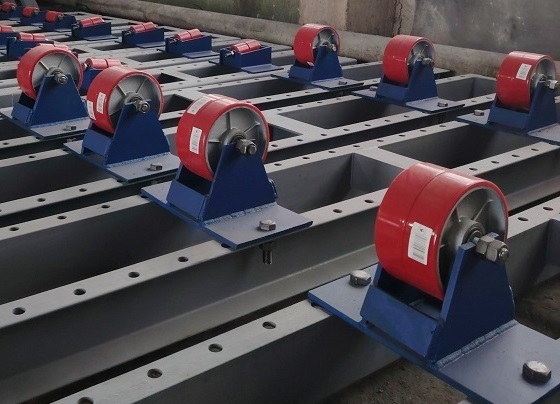

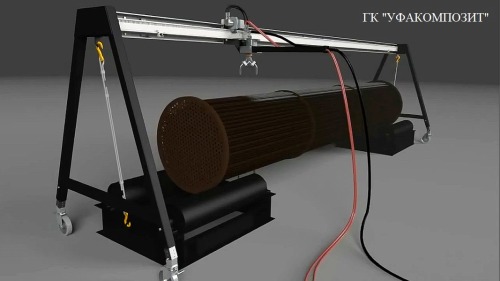

5. СТАПЕЛЬ-СЪЕМНИК ОБЕЧАЙКИ С ОПРАВКИ

(более подробную информацию см. на странице сайта - "Станки намоточные (стеклопластик)")

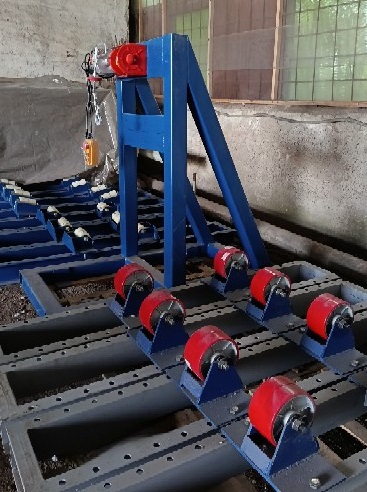

СТАПЕЛЬ-СЪЕМНИК изделия с оправки - служит для:

- установки оправки с намотанной стеклопластиковой обечайкой на 12 роликов трех ложементов;

- жесткой фиксацией двумя багажными стяжками (длина 10 м с храповым механизмом);

- выемки и плавного хода оправки из стеклопластиковой обечайки по 16 роликам четырех ложементов. Имеет в своем комплекте лебедку электрическую с тяговым усилием 5 т.

Ложементы имеют техническую возможность переустановки роликовых опор под любой диаметр оправки (от Ø600 мм до Ø4200 мм).



* Стапель-съемник имеется в наличии на складе *

6. РОЛИКОВЫЙ (ТРУБНЫЙ) ВРАЩАТЕЛЬ  Трубные вращатели

(более подробную информацию см. на странице сайта - "Роликовый вращатель")

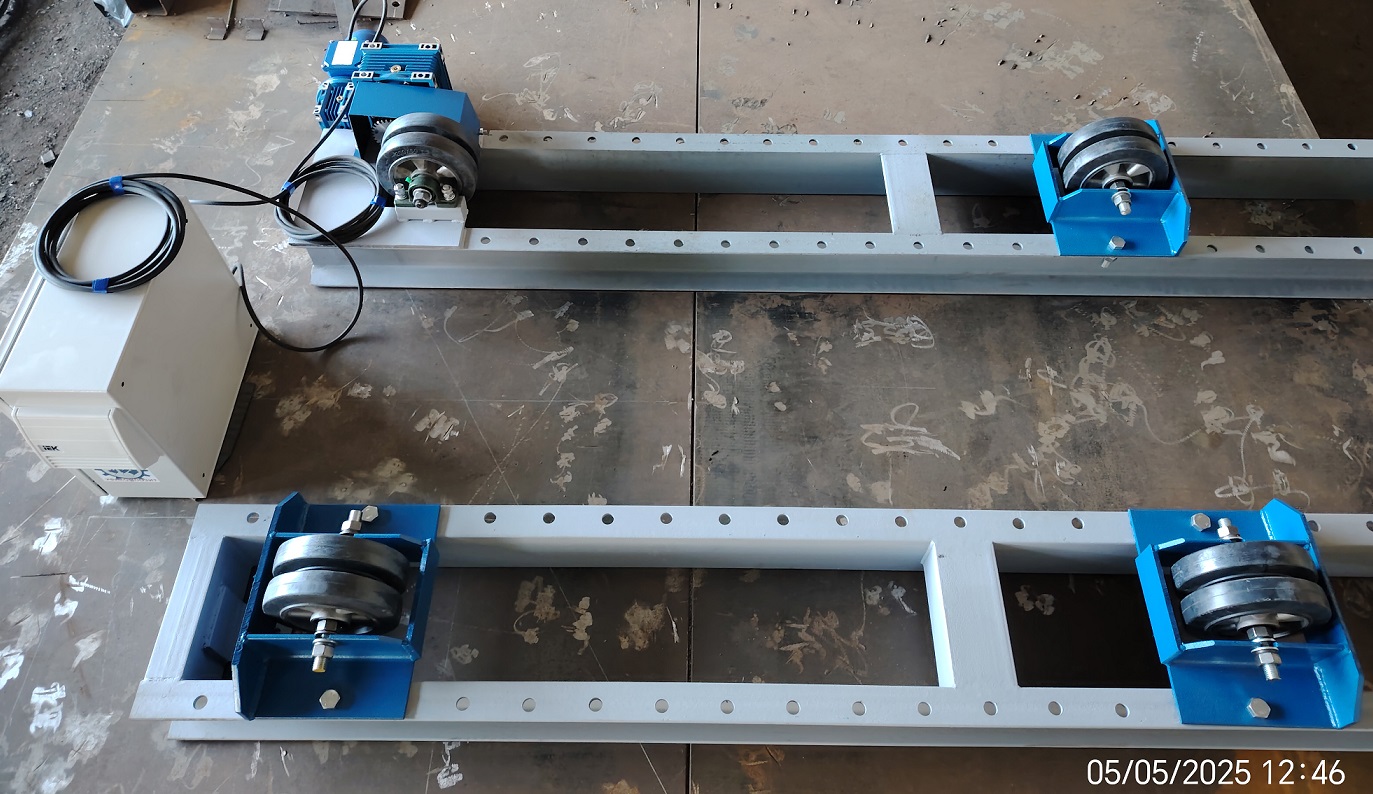

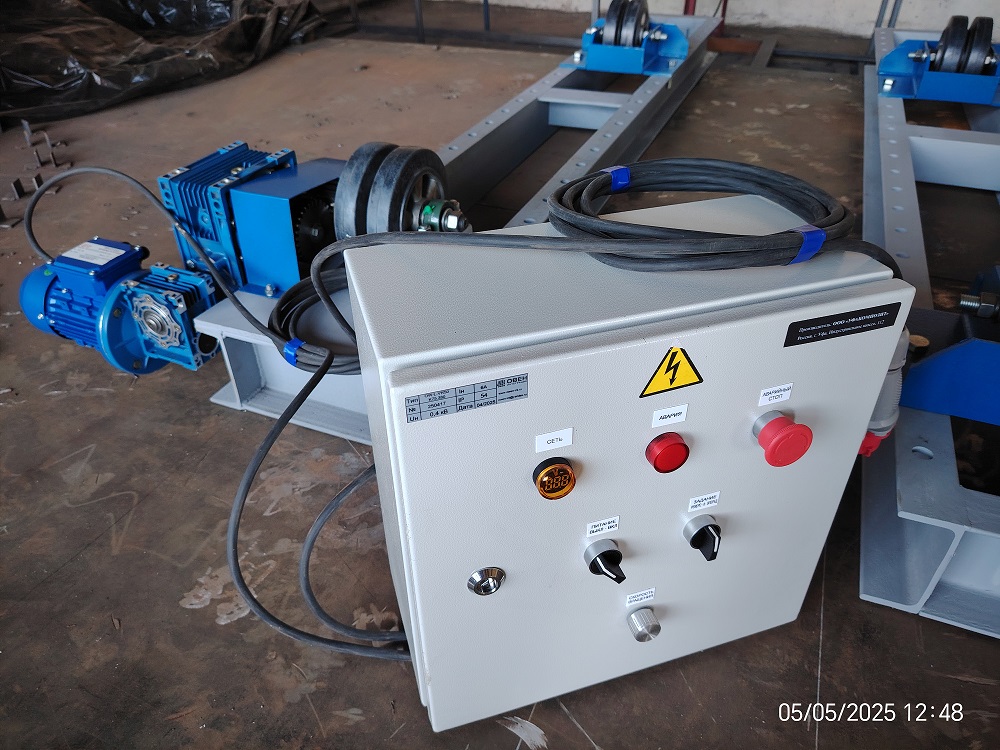

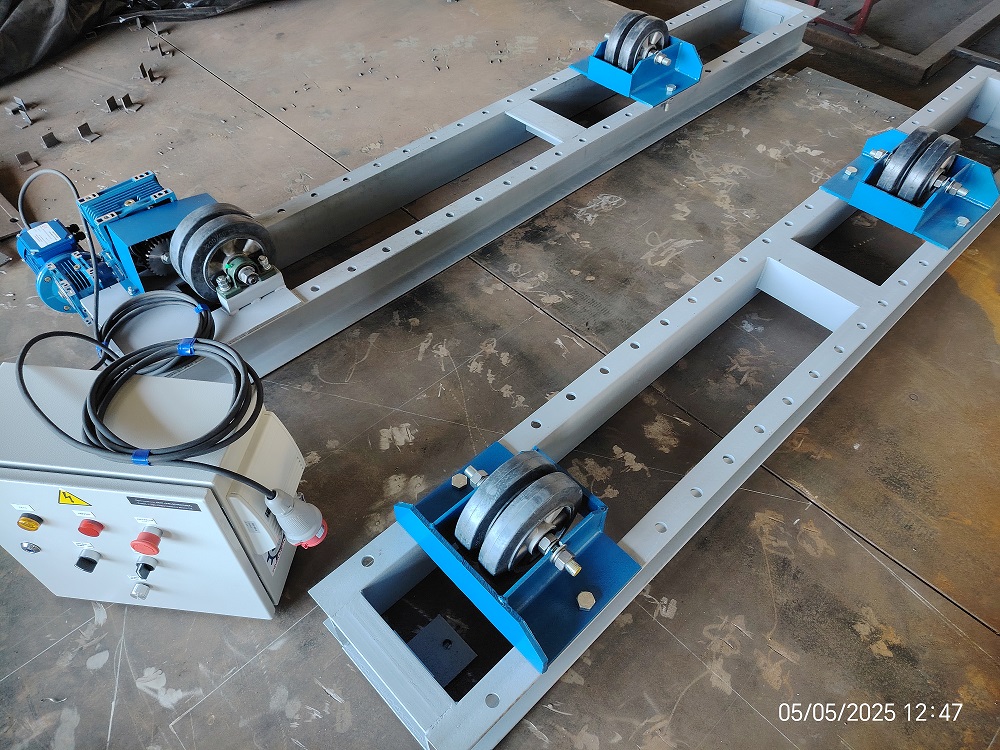

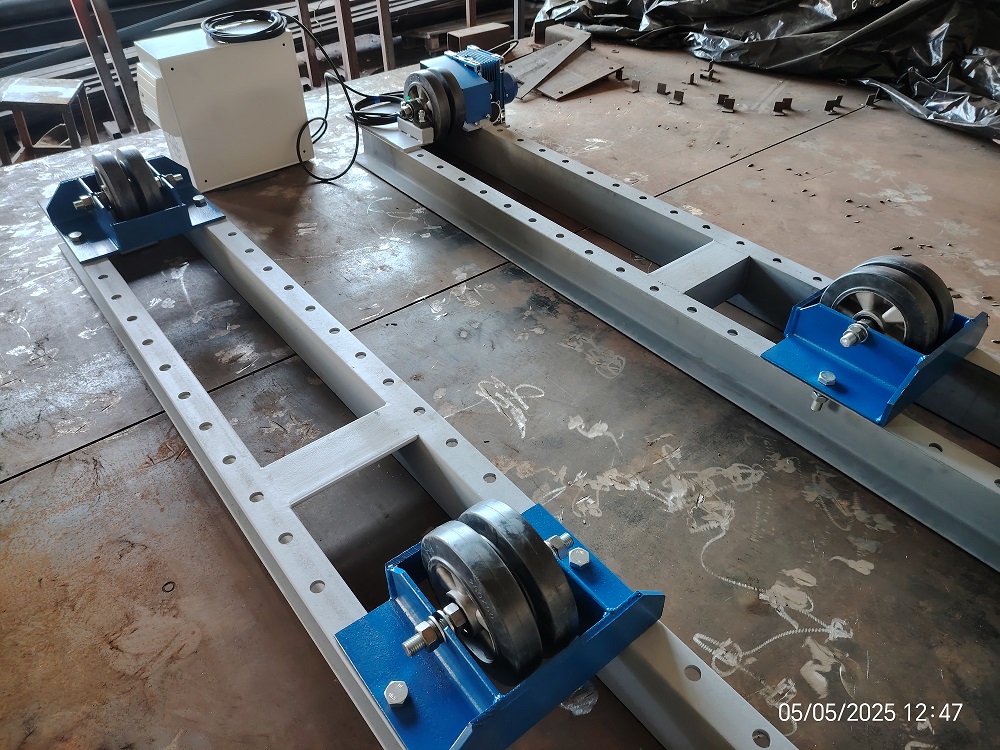

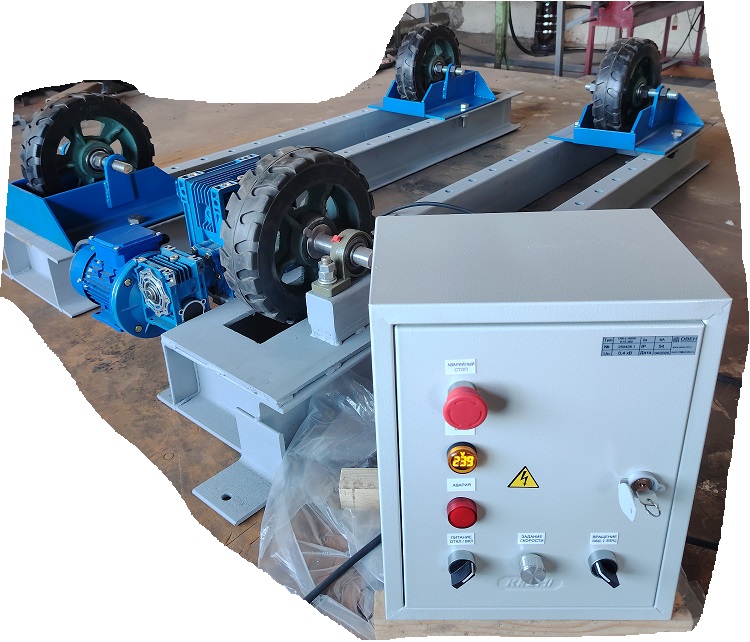

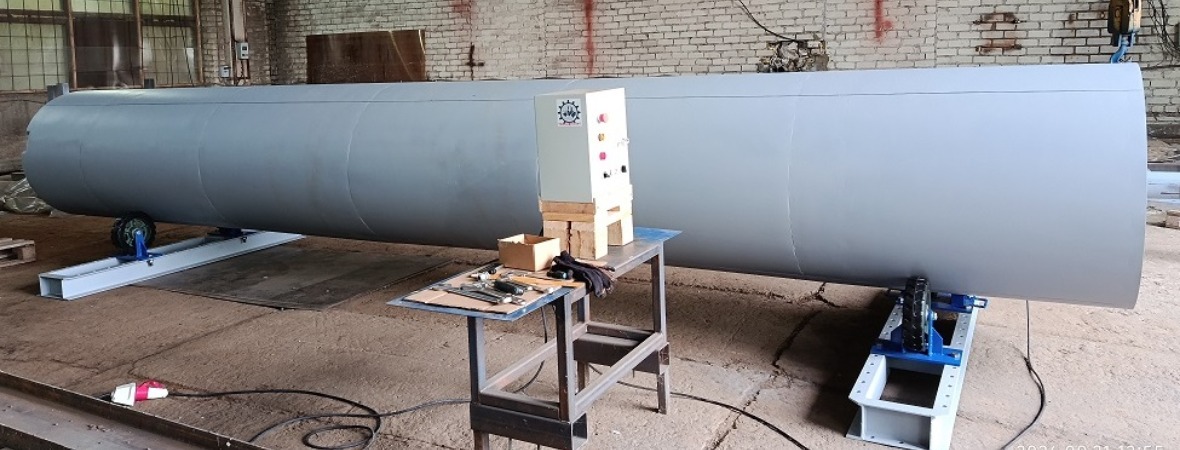

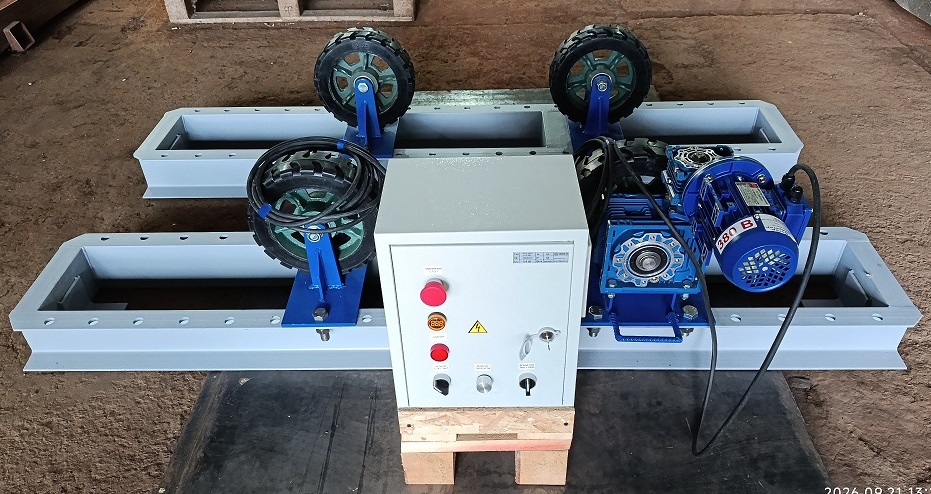

Роликовый вращатель Вр-3000 - применение на монтажно-сборочных участков для облегчения сборочно-монтажных работ емкостей и резервуаров, а также для сварочных работ. Возможно исполнение с приводом вращения и без. Нагрузка до 5 т, даметр устанавливаемых труб от 100 мм до 3000 мм.



Ссылка на видео-ролик https://dzen.ru/video/watch/6ab24ec4dc2bed63875359e7



7. УЗЕЛ НАГРЕВА

Узел нагрева - служит для нагрева воздуха внутри вращающейся оправки для ускорения времени отверждения связующего. ПРИМЕНЕНИЕ: в производственных помещениях с низкой температурой окружающей среды - ниже +15 град.С.



8. СУШИЛЬНАЯ (ПОЛИМЕРИЗАЦИОННАЯ) КАМЕРА

Камера - служит для сокращения времени отверждения эпоксидного связующего путем нагрева воздуха внутри камеры инфракрасными нагревательными элементами до t = +200 град.С Габариты устанавливаемых изделий (макс): Ø500 мм, длина 2700 мм.

Характеристики камеры

Наименование узла Количество Характеристики
Корпус камеры 1 металлокаркас с теплоизоляционными сендвич-панелями
Опоры винтовые  6 для выравнивания конструкции на полу
Размеры камеры (внутри) - Ø800 х 3000 мм
Нагревательные элементы 3 инфракрасный нагрев
Поддержание температуры  - автоматическое, терморегулятор
Диапазон температур (ºС) 6 + 150 ... + 200
Точность поддержания температуры (ºС) - ± 5
Плавная регулировака температуры - есть
Вращение обечайки - есть, 5 ... 30 об/мин
Двигатель вращения 1 мотор-редуктор 3ф, асинхронный, с доп. понижающим редуктором
Номинальная мощность двигателя 1 250 Вт
Объем загрузки камеры 1 на одно изделие
Тип установки изделия в камеру - верхняя загрузка
Люк верхней загрузки 1 оборудован запирающим замком и резиновыми термоуплотнителями
Щит управления 1 стационарный, аналоговый
Вытяжная вентиляция - есть, воздуховод с одного торца камеры
Габаритные размеры камеры - 3300 х 1000 х 1200 мм (ДхШхВ)

9. УСТАНОВКИ ВЕРТИКАЛЬНОЙ НАМОТКИ СТЕКЛОПЛАСТИКА

Модель УВН-2026/АН  - Уcтановка вертикальной намотки с параметрами намотки диаметром от Ø5 м ... Ø8 м, высота намотки 5 ... 10 м. Управление программное, задачи параметров намотки на сенсорной HMI-панели оператора.

Быстросборная конструкция установки имеет небольшой вес (5 т) и транспортировочный объем (умещается в 1 п/прицеп "еврофура), что позволяет переместить и быстро собрать оборудование в "полевых" условиях.

Оборудование служит для изготовления на месте резеруварного парка верикальных обечаек из стеклопластика диаметром Ø5 м, Ø6 м, Ø7 м или Ø8 м, с высотой 5, 6, 7, 8 или 10 метров.

Материалы: конструкционный стеклонаполненный ровинг для машинной намотки на основе полиэфирного связующего (смола полиэфирная предускоренная + отвердитель в пропорции 70/30 долей).

Оборудование работает при температуре окружающей среды +20 град.С ... +35 град.С и относительной влажности не более 80% (сухая погода).





Также Вы можете посмотреть видео-ролики о нашем оборудовании на сайте платформы ДЗЕН (ссылка ниже)

https://dzen.ru/id/6144b17518867a1a32eb0fa4

P.S. Уважаемые господа! Если вы купили (или намереваетесь приобрести) у кого-то БУ-оборудование производства  УФАКОМПОЗИТ, сообщаем вам: консультации касательно БУ-оборудования: как монтировать, как запускать, как работать (и как работает), как эксплуатировать и другие - не оказываются! Задавайте вопросы тем, у кого вы это оборудование приобрели.

Рекомендуем приобретать для вашей предпринимательской деятельности НОВОЕ оборудование производства УФАКОМПОЗИТ.
