Станки намоточные (стеклопластик)

Наша ГК с 2013 года проектирует и изготавливает оборудование горизонтальной периодической намотки стеклонаполненного волокна. Оборудование работает по технологии мокрой погружной пропитки пряди ровинга (Е-стекло) в полиэфирном связующем. Предназначено для серийного производства стеклопластиковых трубных прямостенных заготовок диаметром от Ø100 мм до Ø4200 мм. Все оборудование имеет сертификацию ГОСТ Р, ИСО 9001:2015. Обучение предоставляется. Возможно предоставление комплекта конструкторской документации для изготовления оборудования в вашем городе, контроль и сопровождение процесса изготовления (онлайн-удаленно), участие в монтажных и пуско-наладочных работах. В 2026 г. вышла линейка нового оборудования в конструктивном плане.

*** ПРОДАЖА СО СКЛАДА ***

__готовое новое оборудование__

(станок намоточный мод.3.2-2025/ПУ (цтфровоеуправление) + оправки 3 шт: Ø800, 1000, 1500 мм (длина корпуса 7 м) + стапель-съемник + роликовые вращатели (4 шт) -  комплектом или по отдельности.

________________________________________________________________________

ОСНОВНЫЕ МОДЕЛИ СТАНКОВ

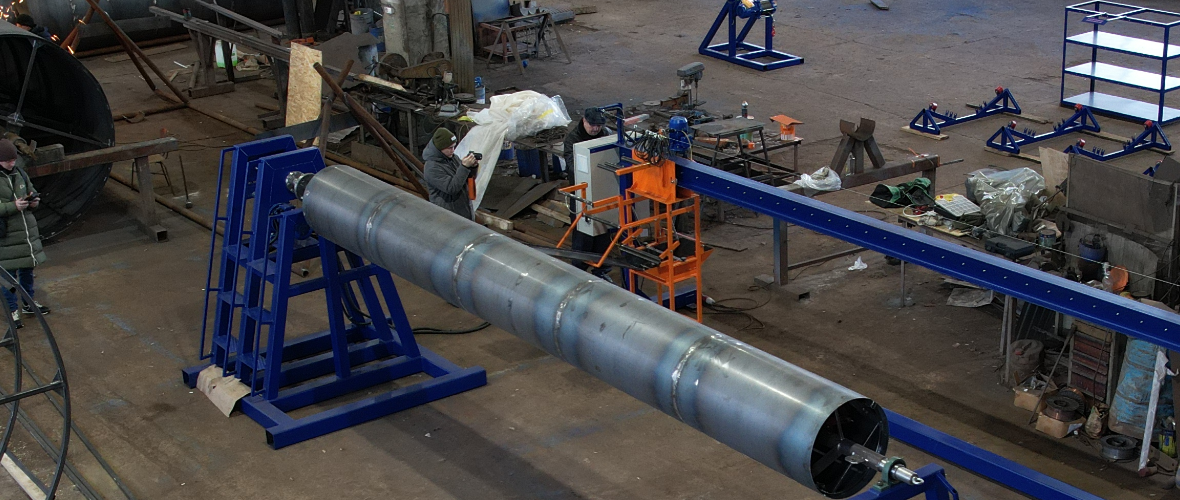

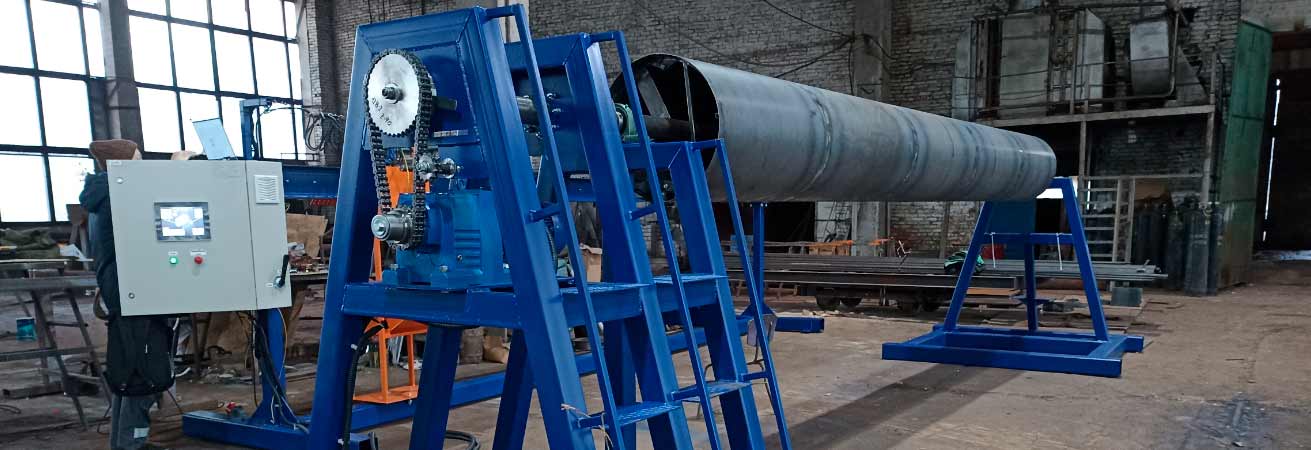

Мод. 3.2-2025/АУ (ПУ) - станок намоточный намотки стеклопластика с параметрами намотки прямостенных труб диаметром от Ø600 - Ø3200 мм, длина намотки 7 м. Типы управления: АУ - аналоговое (ручное) и ПУ - программное (автомат).

Мод.4.2-2025/АУ (ПУ) - станок намоточный намотки стеклопластика с параметрами намотки прямостенных труб диаметром от Ø600 - Ø4200 мм, длина намотки 7 м. Типы управления: АУ - аналоговое (ручное) и ПУ - программное (автомат).

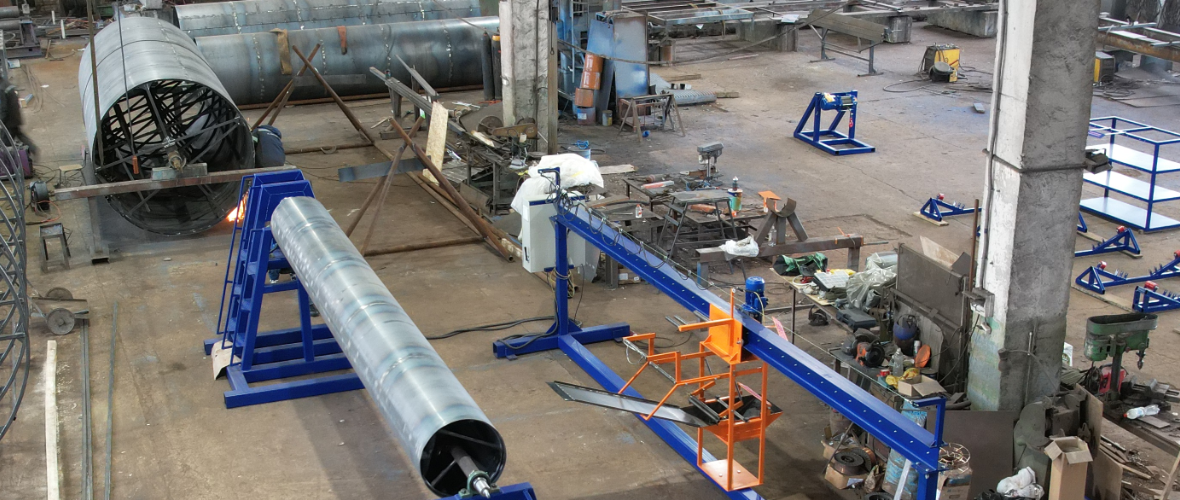

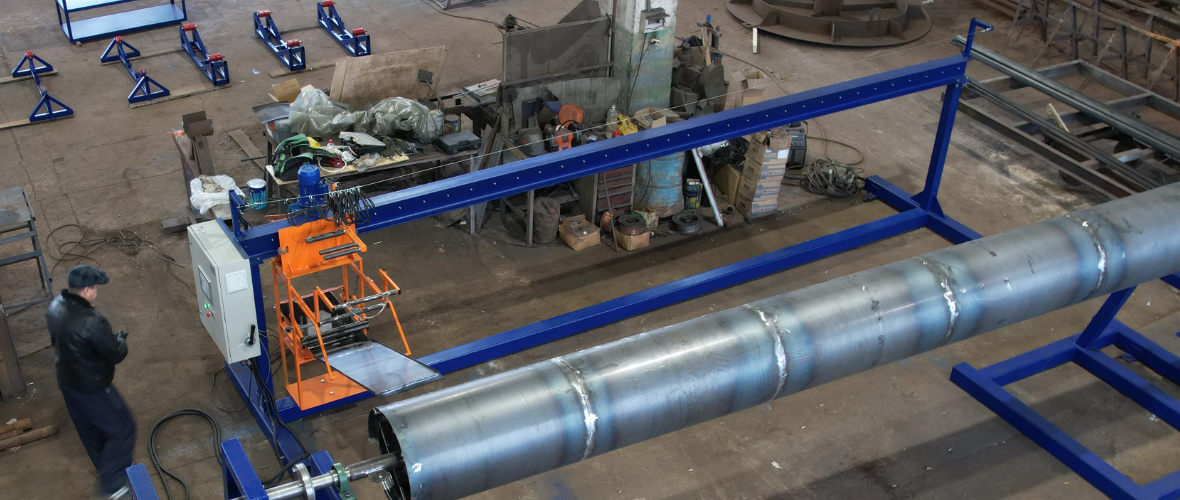

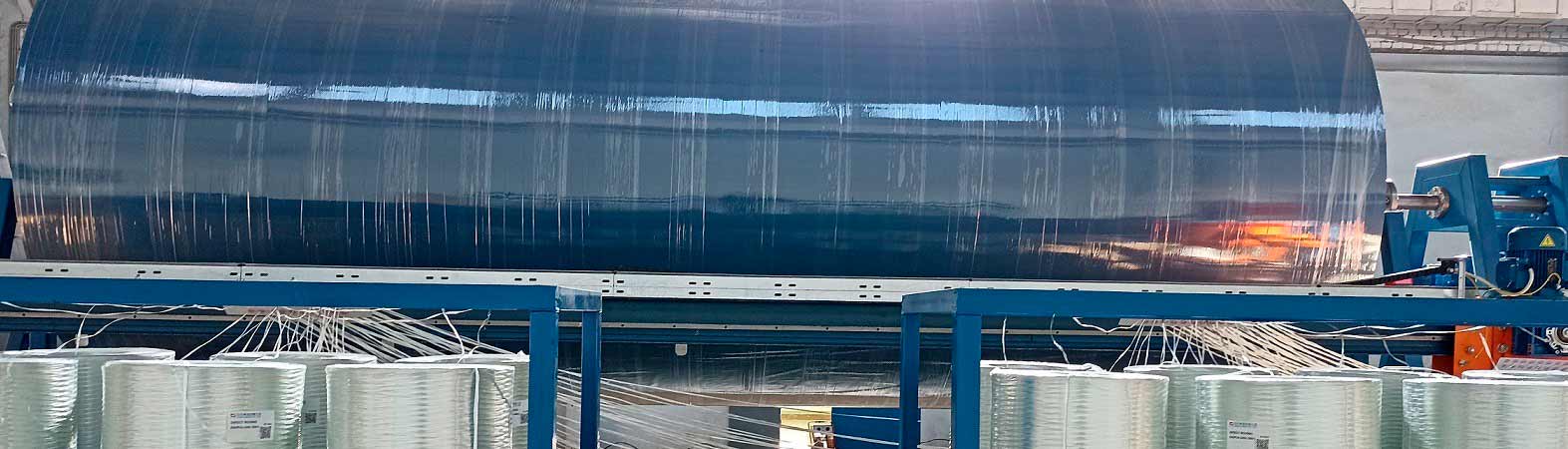

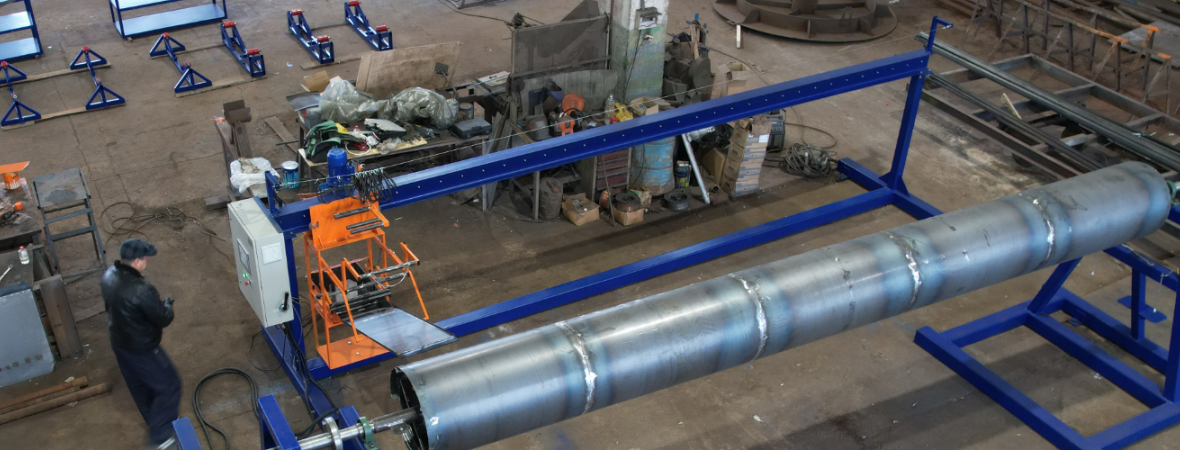

Станок горизонтальной периодической намотки стеклопластика предназначен для изготовления полых трубных прямостенных обечаек из стеклопластика, диаметром намотки от Ø600 мм до Ø4200 мм с длиной намотки 7 метров.

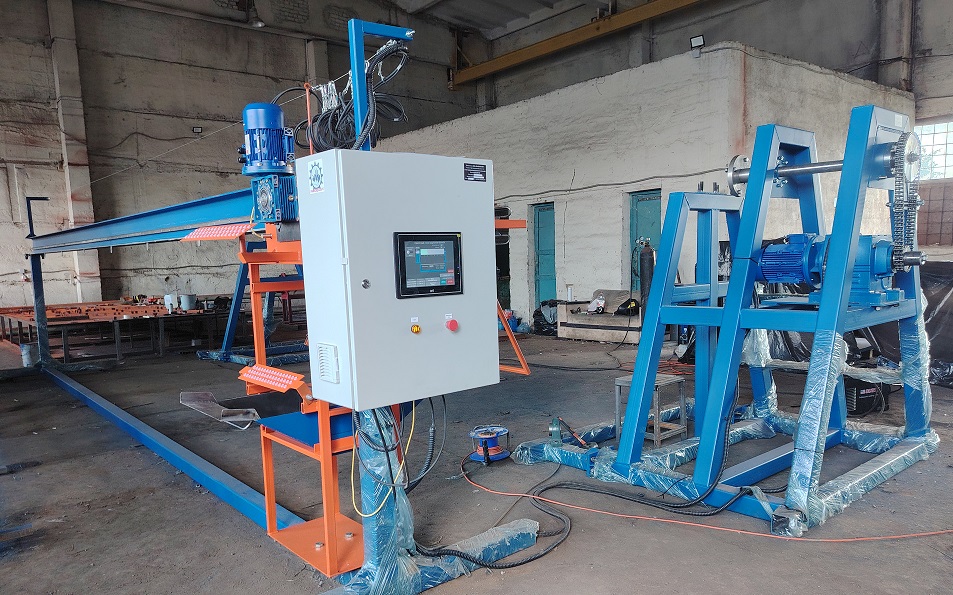

Система управления намоточным станком реализована на базе логического контроллера с более обширным функционалом программирования. Задачи алгоритмов работы станка и функций намотки осуществляются оператором на передней панели шкафа управления.

В качестве армирующего стеклонаполнителя применяется прямой ровинг малосложенный (текстурированный) Е-класса для машинной намотки, в качестве связующего смола полиэфирная предускоренная общего назначения для машинной намотки, в консистенции с катализатором-отвердителем.

Шкаф управления стационарный с защитой от проникновения внутрь внешних воздействий и загрязнителей (ветер, влага, пыль и тп.). Уровень защиты IP31.

Имеются функции аварийного ручного и авто-отключения от сети энергоснабжения, функции защиты от повышенного и пониженного напряжения.

Модернизация оборудования 2025 г. Управление несложное. Услуги от Поставщика: монтаж, ПНР, обучение персонала.

Комплектация станка мод.3.2-2025/ПУ

* * *

* ДОП. ОБОРУДОВАНИЕ *

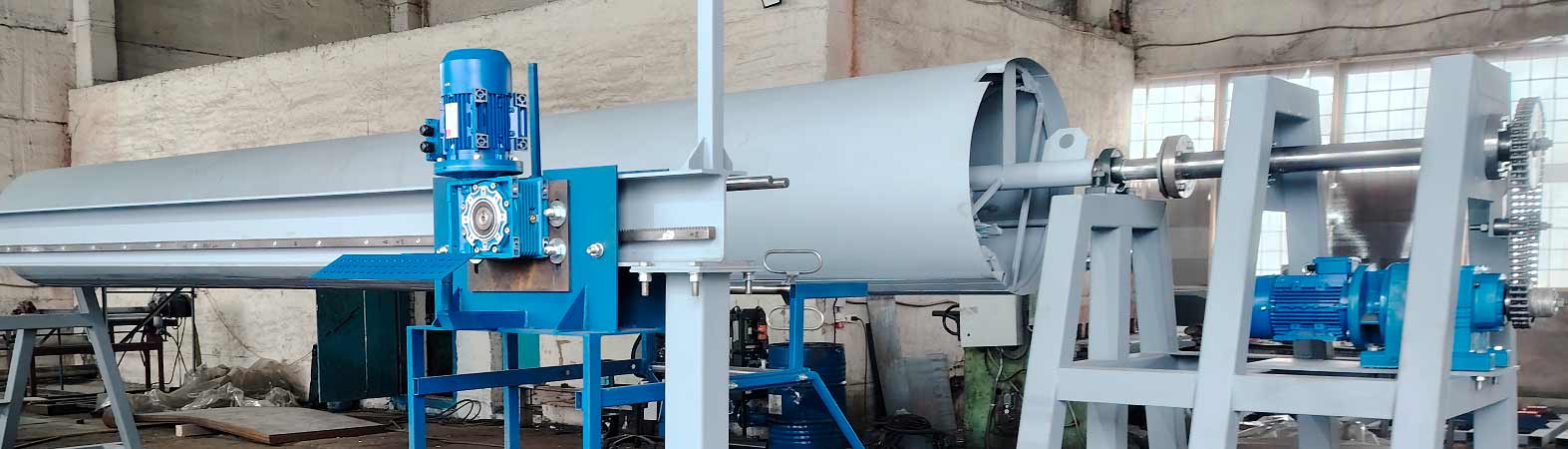

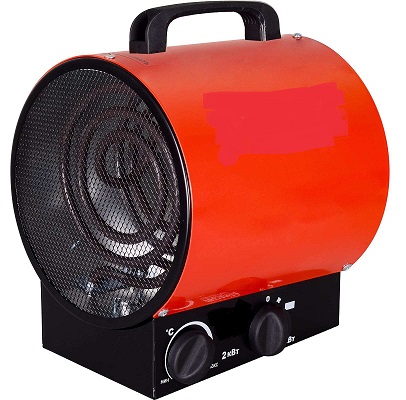

Узел нагрева - служит для нагрева воздуха внутри вращающейся оправки для ускорения времени отверждения связующего. ПРИМЕНЕНИЕ: в производственных помещениях с низкой температурой окружающей среды - ниже +15 град.С.

Стапель-СЪЕМНИК изделия с оправки

Служит для:

- установки оправки с намотанной стеклопластиковой обечайкой на 12 роликов трех ложементов;

- жесткой фиксацией двумя багажными стяжками (длина 10 м с храповым механизмом);

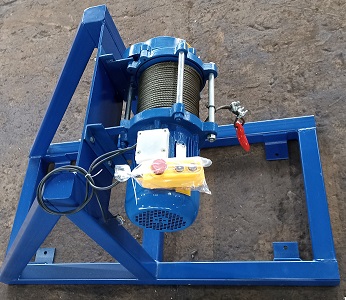

- выемки и плавного хода оправки из стеклопластиковой обечайки по 16 роликам четырех ложементов. Имеет в своем комплекте лебедку электрическую с тяговым усилием 5 т.

Ложементы имеют техническую возможность переустановки роликовых опор под любой диаметр оправки (от Ø600 мм до 3000 мм).

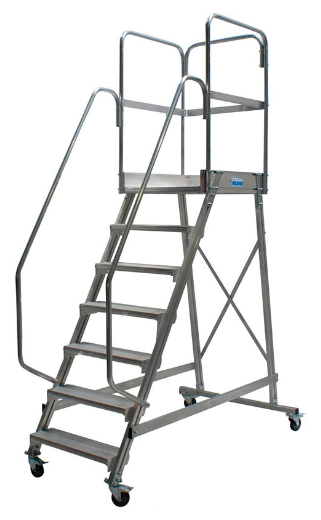

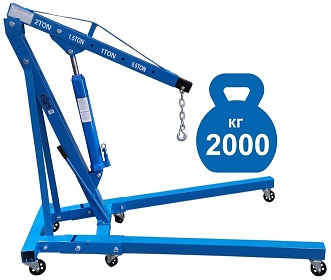

Табл.2 Комплектность стапеля-съемника

* * *

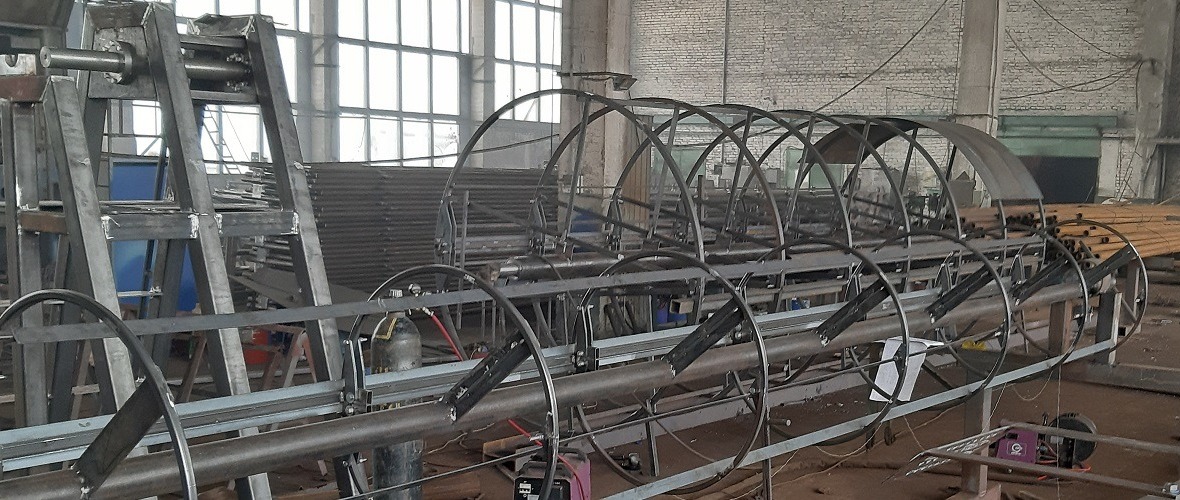

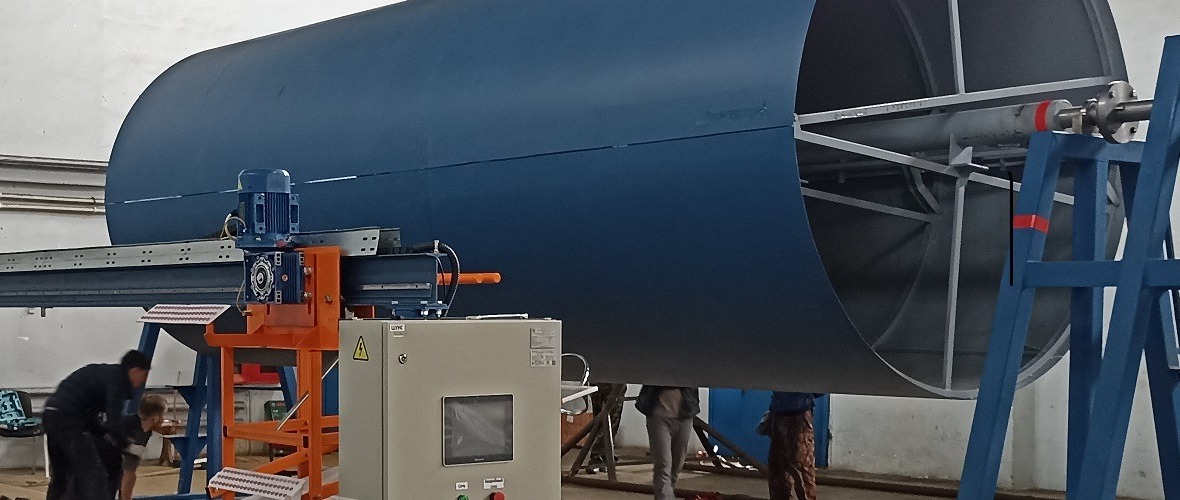

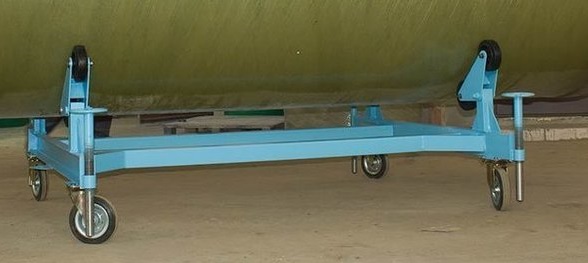

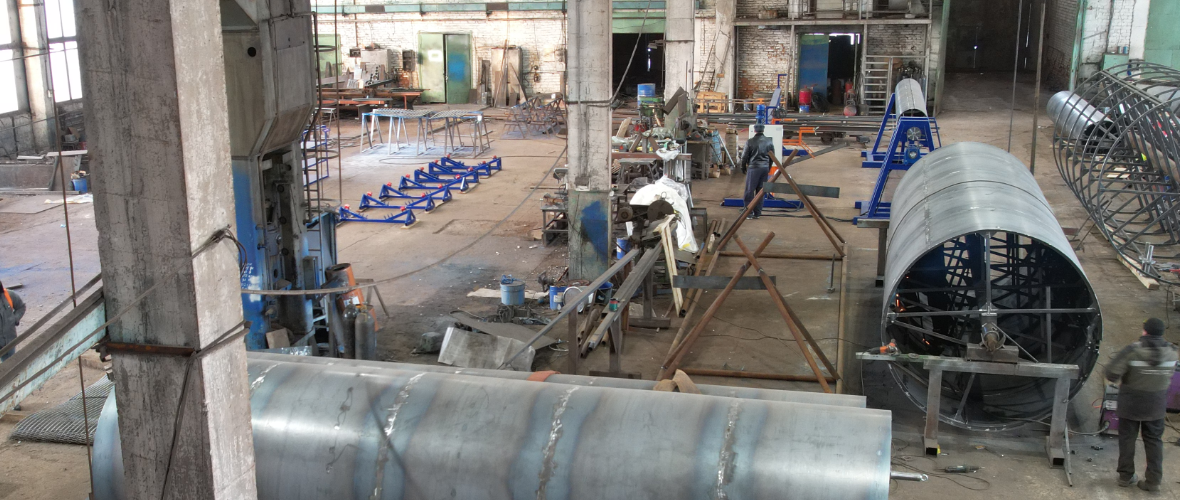

ОСНАСТКА к станкам намоточным - оправки металлические, имеющие функцию сжатия корпуса для облегчения съема готового изделия. Стандартные размеры: Ø600, 800, 1000, 1100, 1200, 1300, 1500, 1600, 2000, 2200, 2400, 2500, 2800, 3000 (при установке доп. опции* возможна намотка этих диаметров - Ø3200, 3500, 4000, 4200 мм, длина корпуса 6,1 м или 7,1 м включительно. Ко всем оправкам в комплектации может идти (по заявке Покупателя) транспортировочная стойка (может использоваться для хранения). Время на сжатие/расжатие корпуса оправки - до 1 мин. Стоимость и сроки изготовления - по запросу! Возможно изготовление оправок нестандартных размеров и другой геометрией корпуса (эллипс, переходы с большого диаметра на меньший).

* Изготавливаем оправки с посадочными местами на любые намоточные станки *

Оправки DN 1000, 1400, 1800 мм

Оправка DN 3000 мм

Оправка DN 3600 мм

* * *

СТАНКИ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

1. СТАНКИ - намотка трубных заготовок диаметром Ø 50 мм ... Ø 500 мм

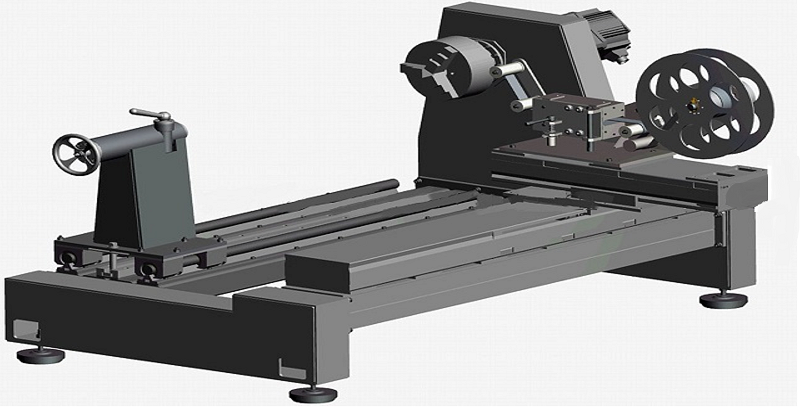

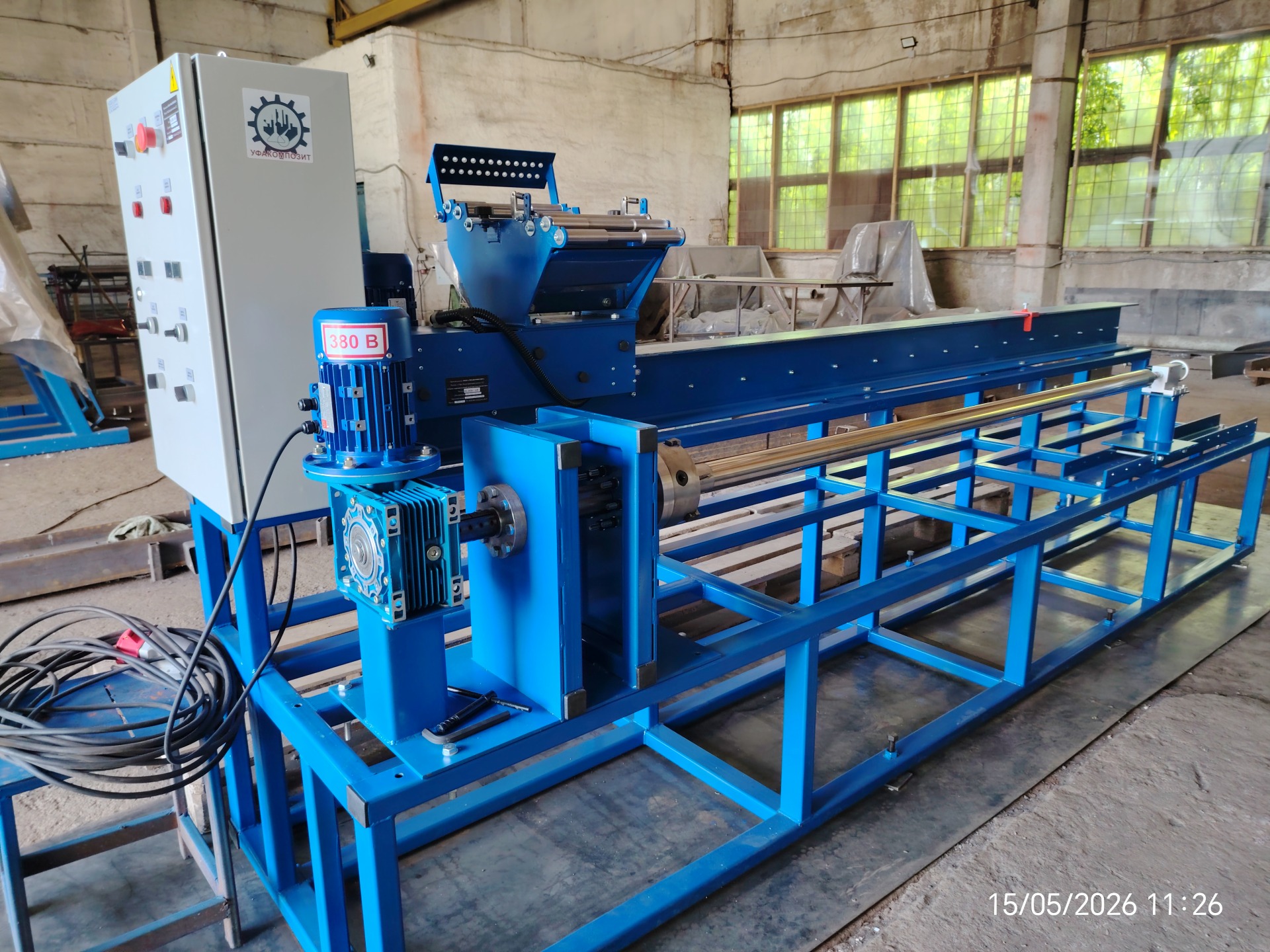

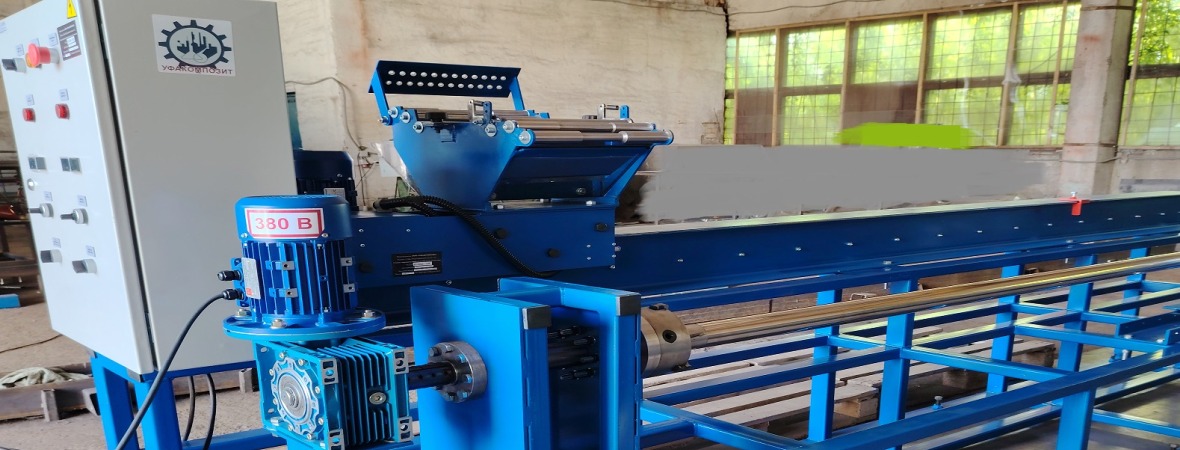

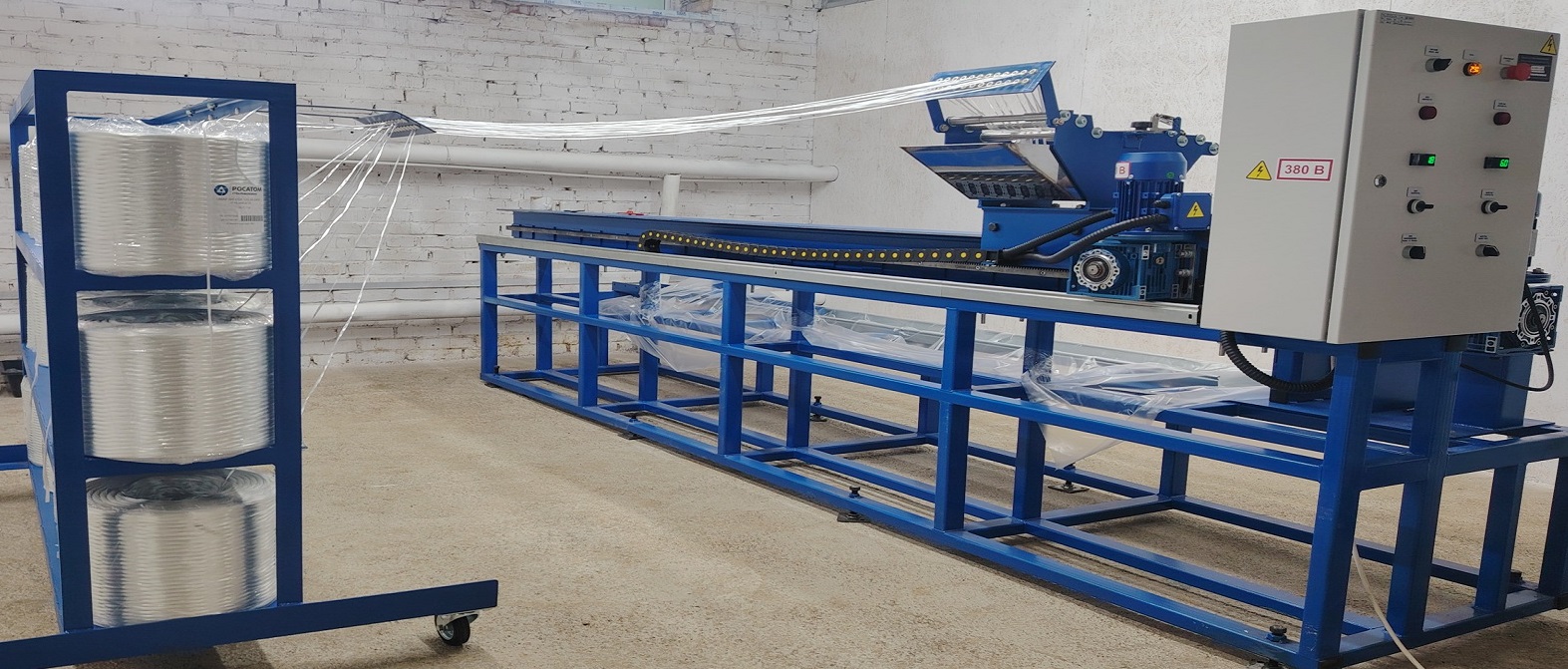

Мод.01-2026/ЦУ- станок намоточный с параметрами намотки прямостенных трубных заготовок диаметром от Ø50 мм до Ø500 мм, длиной трубы до 3 м.

Управление станком - цифровое (установка алгоритмов намотки на панели 7" (HMI + PLC - промышленный компьютер).

Намотка 2-х осевая (ось -Х - линейное перемещение нитепропитывающего тракта, ось - Y - вращение оправки вала оправки).

Возможно изготовление станков 2-х типов намотки:

- "МОКРАЯ" намотка, ровинг для машинной намотки Е-класса + полиэфирное или эпоксидное связующее (смола) + отвердитель-катализатор.

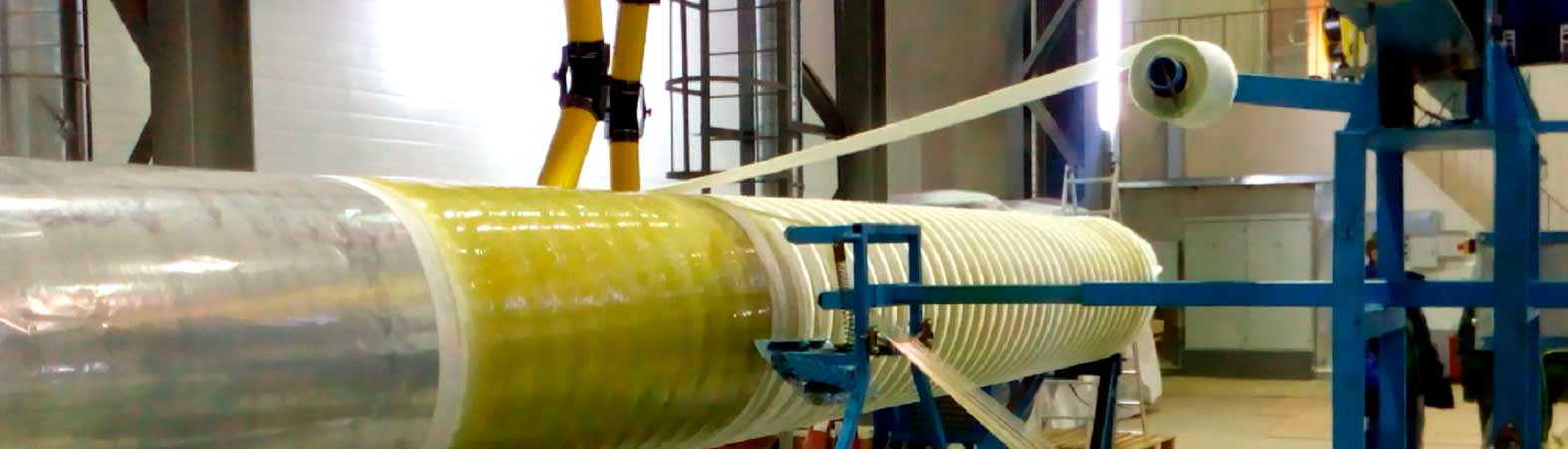

- "СУХАЯ" намотка. Изготовление трубной заготовки путем намотки препрега (лента стеклоткани шириной 100 мм, предварительно пропитанная в эпоксидном связующем. При разогреве до температуры 60-65 град.С связующее принимает текучесть и лента наматывается на вращающуюся оправку.

Предоставляются услуги: монтаж, ПНР, обучение персонала (доп. опция - оплачивается отдельно).

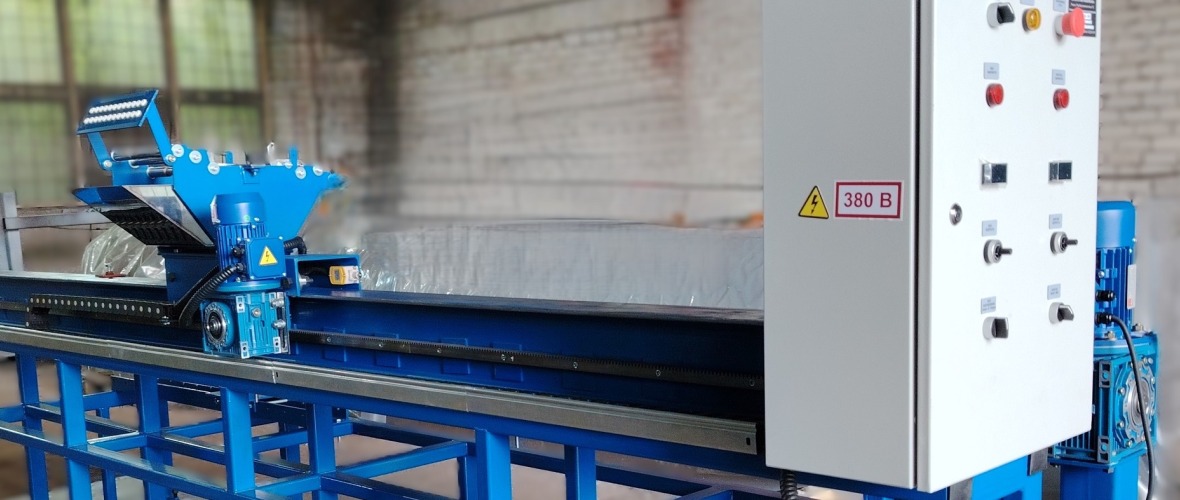

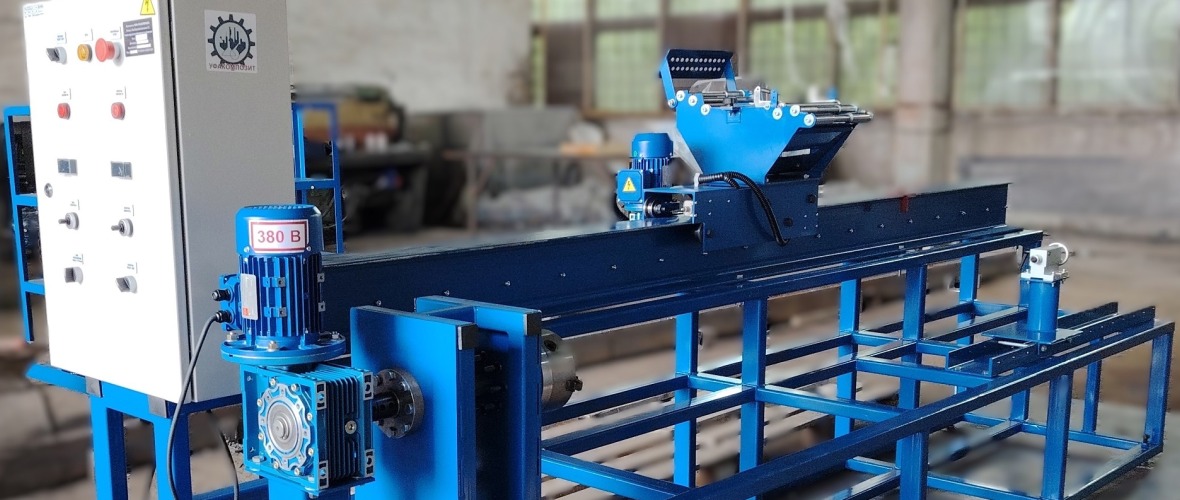

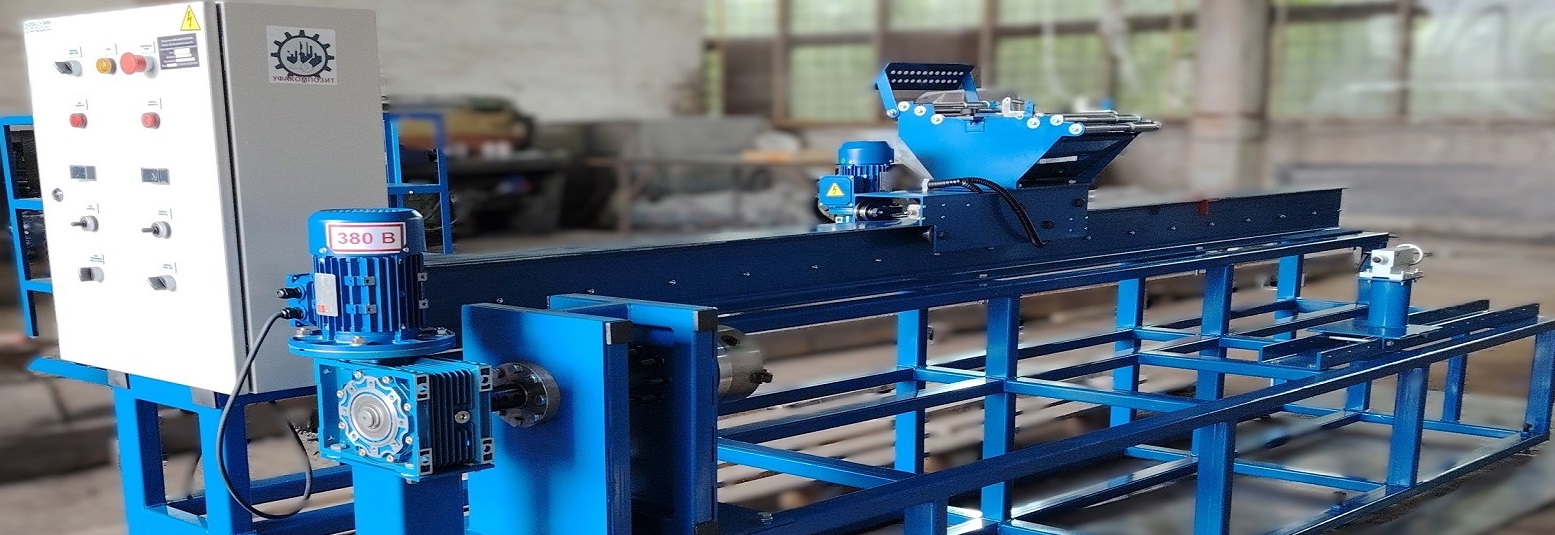

Предлагаем Вашему вниманию небольшой, простой в эксплуатации, недорогой станок (на фото станок др. модели, с ручным управлением).

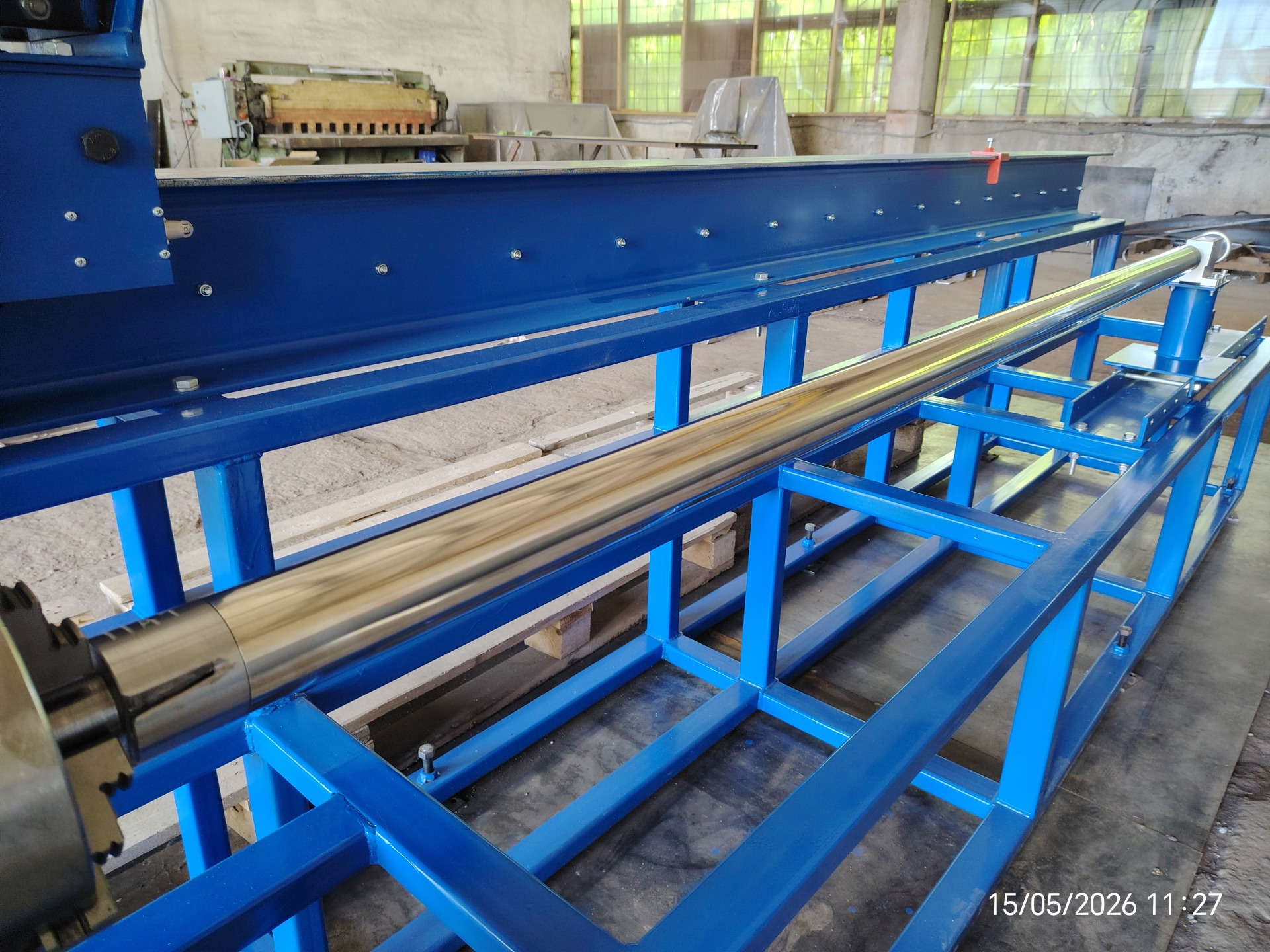

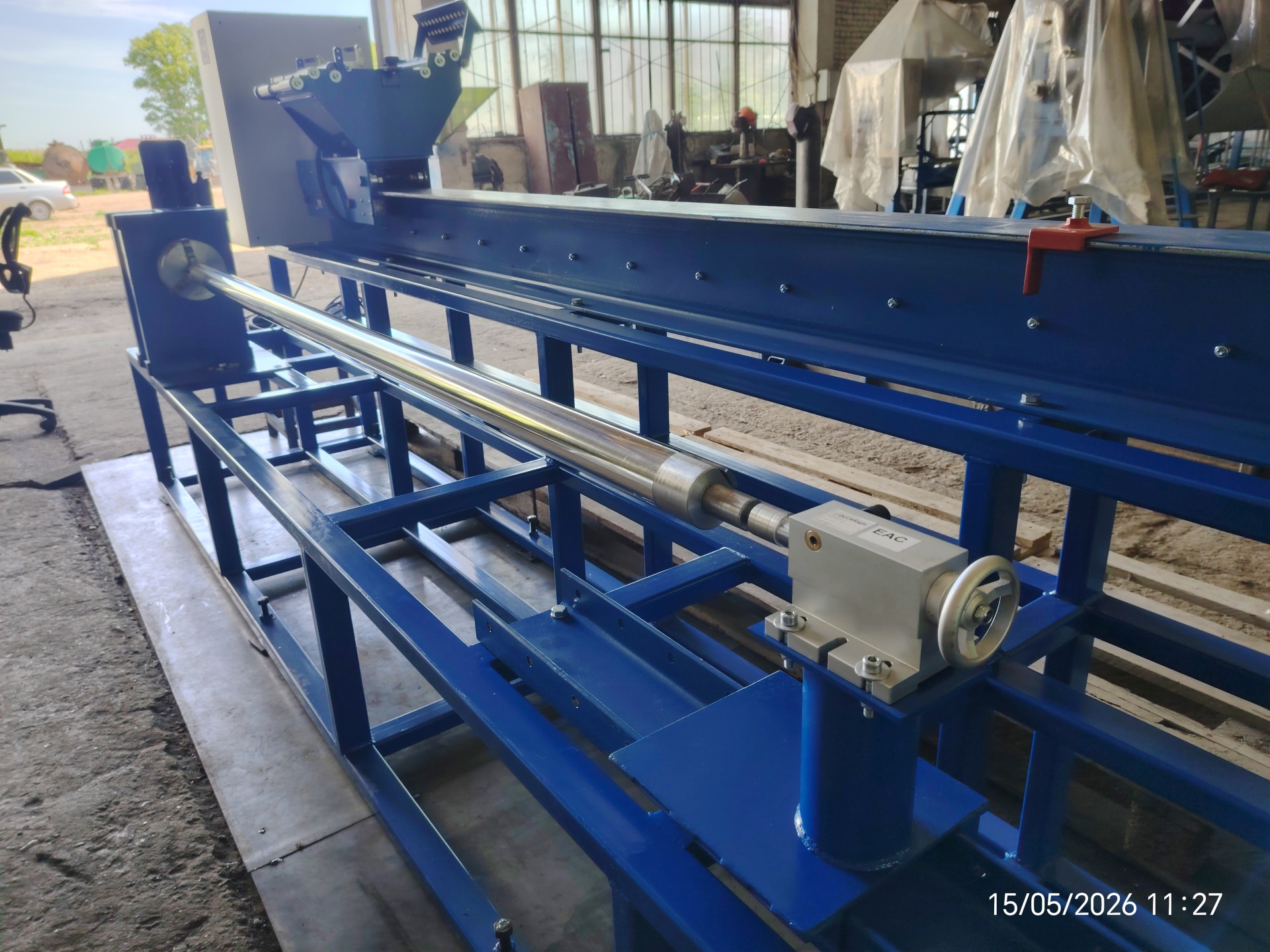

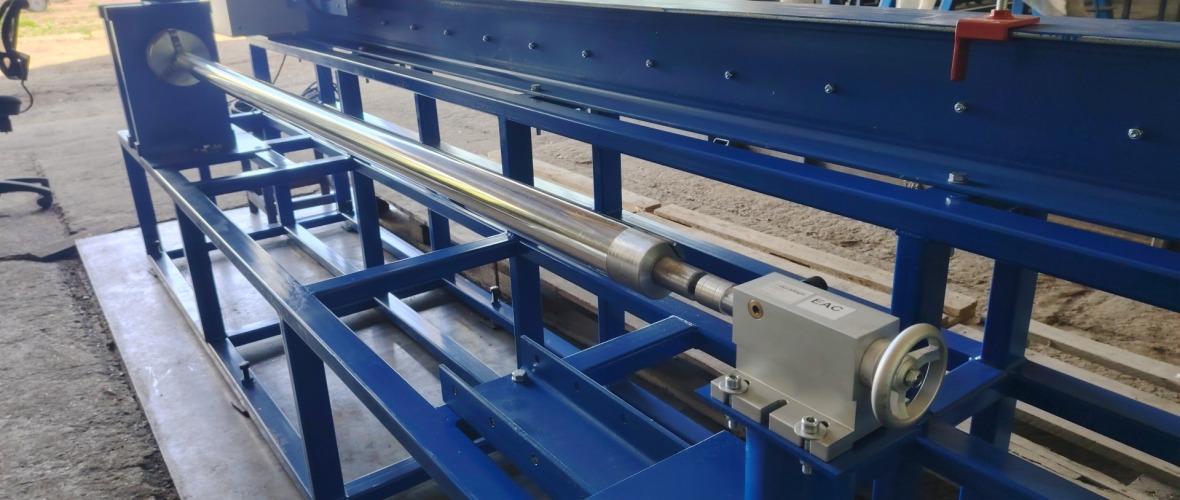

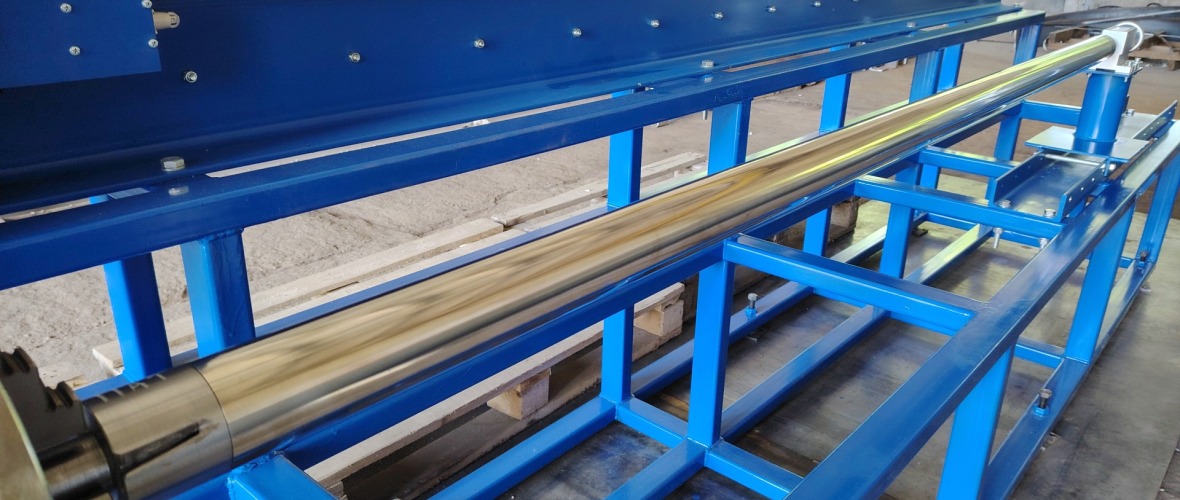

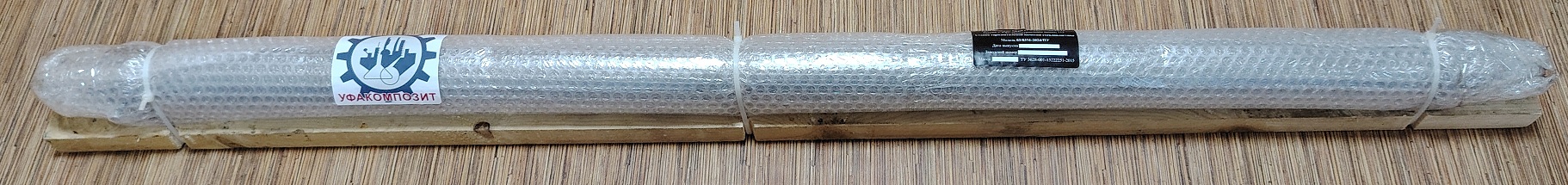

Изготавливаем оправки-мандрели для этих станков, типоразмерами: от Ø50 мм до Ø500 мм, длиной корпуса до 3 м.

2. СТАПЕЛЬ-СЪЕМНИК ДЛЯ СТАНКОВ МОД. 01-2026/ЦУ

Стапель-съемник для станков мод.01-2026/ЦУ представляет собой сложное вспомогательное оборудование для выемки оправки из стеклопластиковой обечайки.

Состав стапеля-съемника

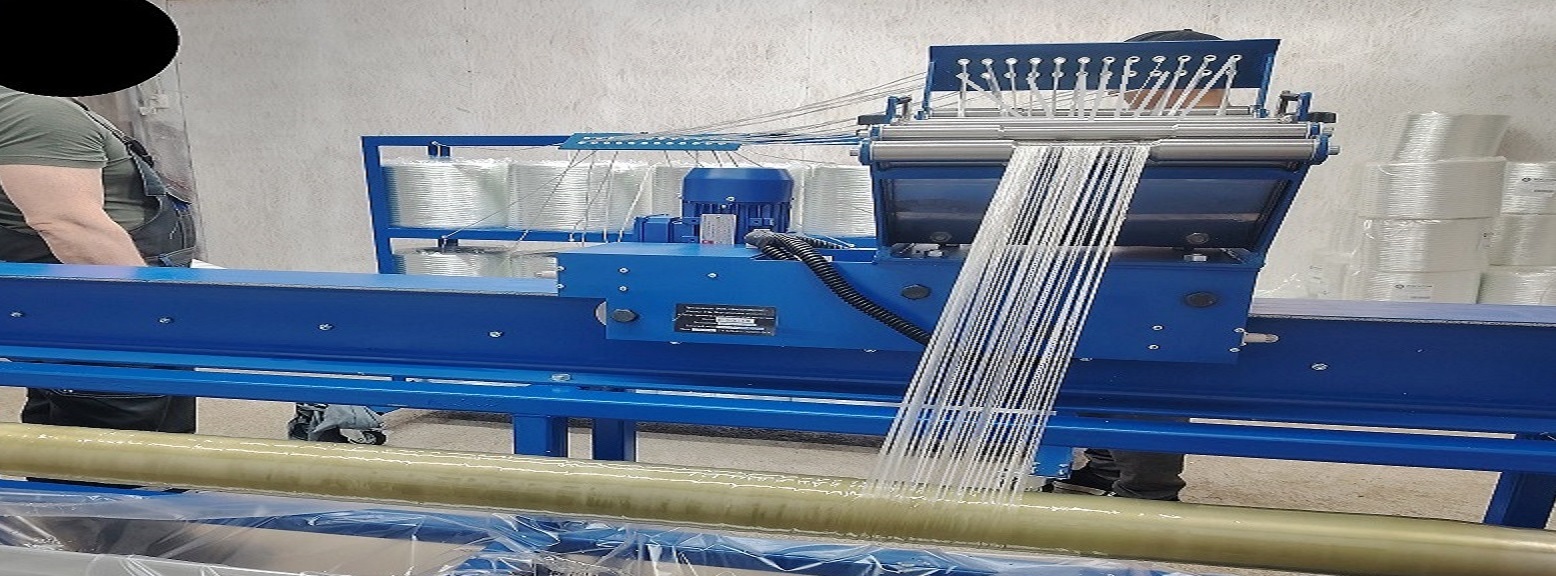

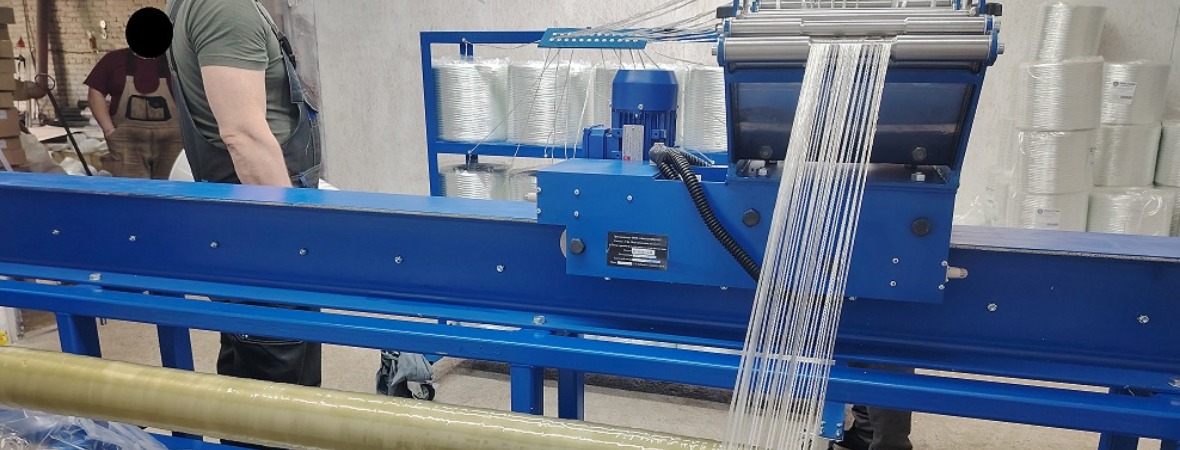

3. СТАНОК НАМОТОЧНЫЙ С 2-МЯ КАРЕТКАМИ - для намотки изделия (обечайки) разными материалами. Пример работы: сначала наматывается барьерный слой - ровинг и смола для агрессивных сред, затем конструкционный слой - ровинг и смола общего назначения.

Принцип работы станка: на вращающуюся оправку наматывается материал №1, работает каретка №1, после окончания намотки материала каретка №1 встает на свое месте "0". Затем на эту же вращающуюся оправку (вращение не прекращается) наматывается материал №2, работает каретка №2.

* * *

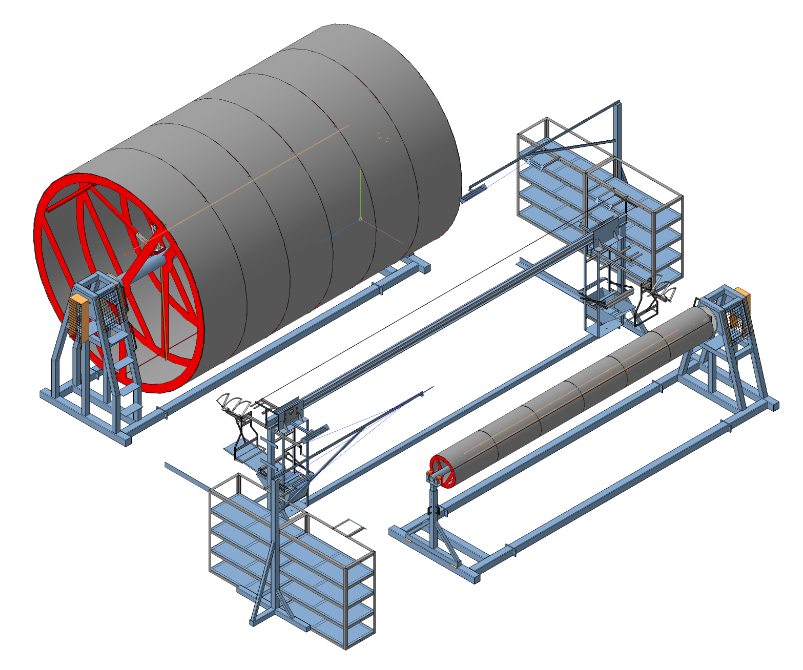

4. КОМПЛЕКС ИЗ 2-Х СТАНКОВ НАМОТОЧНЫХ - для непрерывной намотки и отверждения изделий (обечаек). Пример работы: сначала происходит намотка на станке №1 (обечайка диаметр 600 мм, или другой диаметр), каретка №1. После завершения намотки каретка №1 встает на свое место "0", оправка продолжает вращение для отверждения связующего. Затем происходит намотки на станке №2 (обечайка диаметр 3000 мм или другой диаметр). После завершения намотки каретка №2 встает на свое место "0".

На станке №1 процесс отверждения закончился, оправка с намотанным изделием снимается со станка и ставится другая оправка (или эта же, после снятия с нее стеклопластиковой обечайки). На станке №2 эти действия повторяются.

Данный комплекс намоточного оборудования подходит для цехов с большой площадью, не менее 1000 - 1200 кв.м. - 24 х 50 м (Ш х Д)

* * *

ДЛЯ ПОЛУЧЕНИЯ ТЕХНИКО-КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ НА ОБОРУДОВАНИЕ, СКАЧАЙТЕ И ЗАПОЛНИТЕ ФОРМУ (опросный лист внизу страницы сайта)
